Тройники ОСТ 34-10.764-97

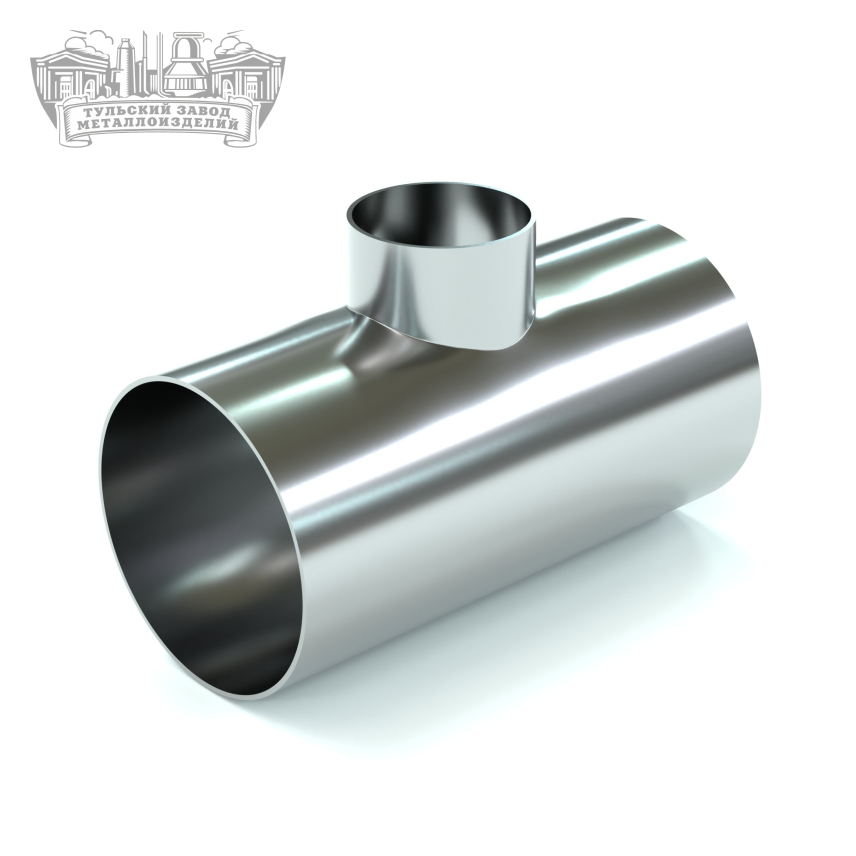

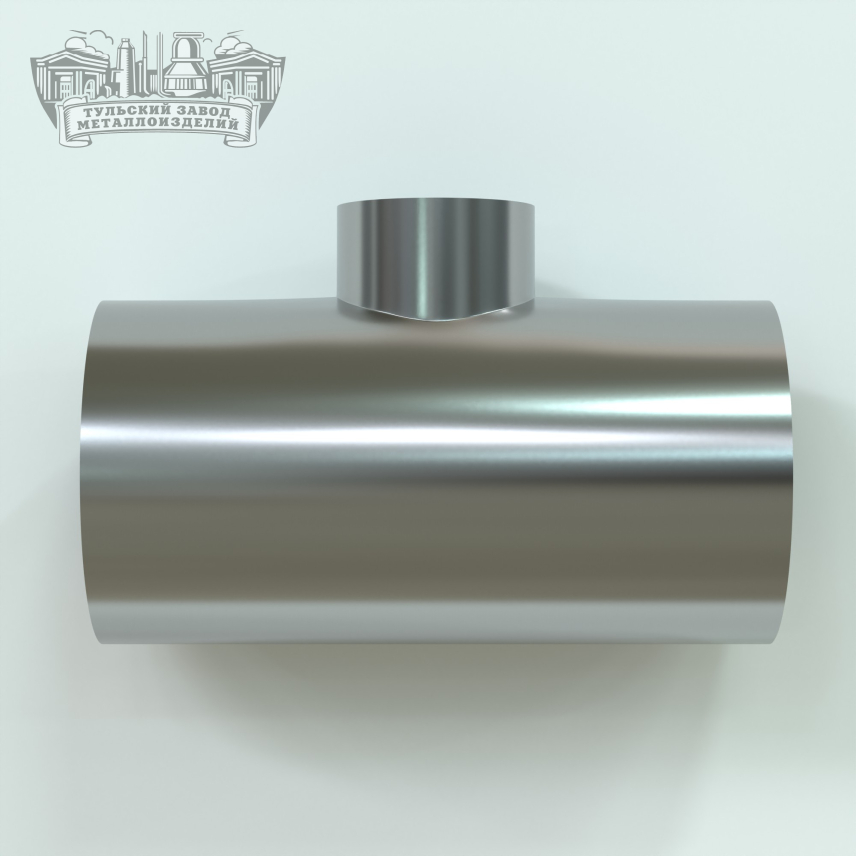

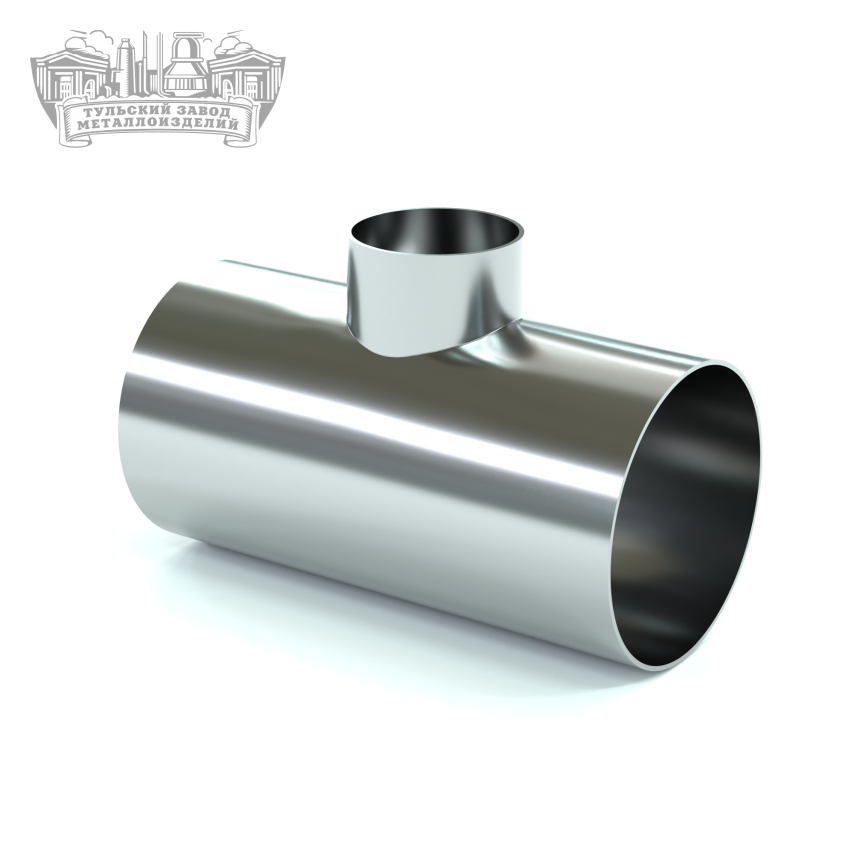

Тройники по стандарту ОСТ 34-10.764-97 – это стандартизированные трубопроводные детали, которые производятся согласно отраслевому стандарту ОСТ 34-10.764-97. Эти тройники предназначены для соединения трех трубопроводов, обеспечивая ответвление под углом 90 градусов. Обычно изготавливаются из стали и других металлов, устойчивых к коррозии и механическим воздействиям.

Обозначение тройника	Условное давление Ру, МПа(кгс/см2)	Условный проход, Dуxdy	Толщина стенки SxS1, мм	Размеры присоединяемых труб Dн×S - dHxS1, мм	Масса, кг
1	4	80х50	4,5х3	89х3,5 -57х3	3,2
2	80х65	4,5х3	89х3,5-76х3	3,5	3,5
3	100х65	6х3	108х4-76х3	5	5
4	100х80	6х4,5	108х4-89х3,5	5,2	5,2
5	125х32	6х2	133х4-38х2	4,8	4,8
6	125х40	6х2,5	133х4-45х2,5	4,9	4,9
7	125х50	6х3	133х4-57х3	6	6
8	125х65	6х4,5	133х4-76х3	6,2	6,2
9	125х80	6х5	133х4-89х3,5	7,4	7,4
10	2,5	125х80	6х3,5	7,1	7,1
11	4	125х100	6х6	133х4-108х4	8,2
12	2,5	125х100	6х4	7,5	7,5
13	4	150х50	7х3	159х5-57х3	7,4
14	150х65	7х3,5	159х5-76х3	8,4	8,4
15	150х80	7х4,5	159х5-89х3,5	9,9	9,9
16	150х100	7х6	159х5-108х4	10,8	10,8
17	150х125	7х6	159х5-133х4	12,4	12,4
18	2,5	150х125	7х4	159х5-133х5	11,5
19	4	200х65	9х3	219х7-76х3	14,3
20	200х80	9х3,5	219х7-89х3,5	16,7	16,7
21	200х100	9х5	219х7-108х4	17,3	17,3
22	200х125	9х6	219х7-133х4	20,3	20,3
23	200х150	9х7	219х7-159х5	21	21
24	250х65	11х3	273х8-76х3	21,5	21,5
25	250х80	11х3,5	273х8-89х3,5	25,1	25,1
26	250х100	11х4	273х8-108х4	25,4	25,4
27	250х125	11х6	273х8-133х4	29,7	29,7
28	250х150	11х7	273х8-159х5	30,4	30,4
29	250х200	11х11	273х8-219х7	34,2	34,2
30	300х50	10х3	325х8-57х3	31,3	31,3
31	300х65	13х3	325х8-76х3	40,6	40,6
32	300х80	13х3,5	325х8-89х3,5	40,2	40,2
33	300х100	13х4	325х8-108х4	40,4	40,4
34	300х125	13х6	325х8-133х4	41	41
35	300х150	13х7	325х8-159х5	41,4	41,4
36	300х200	13х11	325х8-219х7	55,3	55,3
37	2,5	300х200	10х7	41,8	41,8
38	300х250	10х8	325х8-273х8	43,4	43,4
39	4	300х250	16х11	66,2	66,2
40	350х50	11х3	377х9-57х3	39,8	39,8
41	350х65	15х3	377х9-76х3	53,9	53,9
42	350х80	15х3,5	377х9-89х3,5	54	54
43	350х100	15х4	377х9-108х4	54,1	54,1
44	350х125	15х4	377х9-133х4	54	54
45	350х150	15х7	377х9-159х5	55	55
46	350х200	15х9	377х9-219х7	82,7	82,7
47	350х250	15х14	377х9-273х8	140,6	140,6
48	2,5	350х250	11х8	63	63
49	4	350х300	18х13	377х9-325х8	169,8
50	2,5	350х300	11х10	66,7	66,7
51	4	400х32	12х2	426х10-38х2	48,9
52	400х40	12х2,5	426х10-45х2,5	48,9	48,9
53	400х50	12х3	426х10-57х3	49	49
54	400х65	16х3	426х10-76х3	65,1	65,1
55	400х80	16х3,5	426х10-89х3,5	64	64
56	400х100	16х4	426х10-108х4	65,2	65,2
57	400х125	16х4	426х10-133х4	81,2	81,2
58	400х150	16х7	426х10-159х5	82,4	82,4
59	400х200	16х11	426х10-219х7	101,4	101,4
60	400х250	16х14	426х10-273х8	102,9	102,9
61	2,5	400х250	12х8	76,2	76,2
62	1,6	400х250	10х8	426х9-273х6	60,2
63	4	400х300	22х8	426х10-325х8	129,7
64	2,5	400х300	16х8	103,3	103,3
65	1,6	400х300	10х8	426х9-325х6	71,3
66	4	400х350	22х15	426х10-377х9	134,6
67	2,5	400х350	12х11	103,4	103,4
68	1,6	400х350	10х8	73,5	73,5
69	4	500х125	11х4	530х8-133х4	70,8
70	2,5	500х150	11х5	530х8-159х5	71,8
71	500х200	11х7	530х8-219х7	86,9	86,9
72	500х250	11х8	530х8-273х8	91,8	91,8
73	500х300	11х10	530х8-325х8	107,2	107,2
74	1,6	500х300	11х8	530х8-325х6	103,1
75	2,5	500х350	14х9	530х8-377х9	129,3
76	1,6	500х350	11х9	104,9	104,9
77	2,5	500х400	14х10	530х8-426х9	132,3
78	1,6	500х400	11х9	530х8-426х10	106,6
79	600х200	10х7	630х8-219х6	94,5	94,5
80	600х250	10х8	630х8-273х6	95,3	95,3
81	2,5	600х300	14х8	630х12-325х8	150,5
82	1,6	600х300	10х8	630х8-325х6	113
83	2,5	600х350	14х11	630х12-377х9	156,5
84	1,6	600х350	12х9	630х8-377х9	132,8
85	2,5	600х400	14х12	630х12-426х10	180,8
86	1,6	600х400	12х9	630х8-426х9	153,3
87	2,5	600х500	18х8	630х12-530х8	208,4
88	1,6	600х500	12х11	630х8-530х8	157,9
89	1	600х500	10х8	630х8-530х8	128,8
90	2,5	700х100	11х4	720х9-108х4	115,9
91	700х125	11х4	720х9-133х4	116,9	116,9
92	700х150	11х5	720х9-159х5	116	116
93	700х200	11х9	720х9-219х7	119,6	119,6
94	700х250	14х8	720х9-273х8	185,2	185,2
95	1,6	700х250	11х8	720х9-273х6	148,4
96	700х300	9х8	720х9-325х6	125,6	125,6
97	2,5	700х300	14х10	720х9-325х8	188,2
98	700х350	14х15	720х9-377х9	195,6	195,6
99	1,6	700х350	11х15	149,7	149,7
100	2,5	700х400	18х9	720х9-426х10	279,4
101	1,6	700х400	11х9	720х9-426х9	182,2
102	2,5	700х500	18х11	720х9-530х8	281,8
103	1,6	700х500	14х8	218,4	218,4
104	2,5	700х600	18х14	720х9-630х12	297,9
105	1,6	700х600	14х10	720х9-630х8	230,9
106	1	700х600	11х8	172,5	172,5
107	2,5	800х200	14х7	820х11-219х7	168
108	800х250	14х11	820х11-273х8	214,2	214,2
109	1,6	800х250	9х8	820х9-273х6	137,4
110	2,5	800х300	14х13	820х11-325х8	217,6
111	1,6	800х300	11х8	820х9-325х6	171,4
112	2,5	800х350	18х9	820х11-377х9	266,6
113	1,6	800х350	11х9	820х9-377х9	168,8
114	2,5	800х400	18х14	820х11-426х10	354,7
115	1,6	800х400	12х14	820х9-426х9	245
116	2,5	800х500	18х14	820х11-530х8	365,4
117	1,6	800х500	11х11	820х9-530х8	230,2
118	2,5	800х600	22х12	820х11-630х12	428
119	1,6	800х600	14х12	820х9-630х8	296,1
120	1	800х600	11х10	820х9-630х8	239,7
121	2,5	800х700	22х14	820х11-720х9	477,3
122	1,6	800х700	18х9	820х9-720х9	376,8
123	1	800х700	11х9	252,3	252,3
124	2,5	1000х200	18х7	1020х14-219х7	333,8
125	1,6	1000х200	14х7	1020х10-219х6	261,9
126	2,5	1000х250	18х8	1020х14-273х8	332,6
127	1,6	1000х250	14х8	1020х10-273х6	260,7
128	2,5	1000х300	18х10	1020х14-325х8	336,1
129	1,6	1000х300	14х8	1020х10-325х6	263
130	2,5	1000х350	18х15	1020х14-377х9	342,5
131	1,6	1000х350	14х9	1020х10-377х9	263,2
132	2,5	1000х400	18х16	1020х14-426х10	456,1
133	1,6	1000х400	14х9	1020х10-426х9	349,6
134	2,5	1000х500	22х11	1020х14-530х8	530,5
135	1,6	1000х500	14х11	1020х10-530х8	353,9
136	1	1000х500	14х8	343,2	343,2
137	2,5	1000х600	22х14	1020х14-630х12	548,4
138	1,6	1000х600	18х10	1020х10-630х8	438,4
139	1	1000х600	14х10	353	353
140	2,5	1000х700	22х18	1020х14-720х9	676,7
141	1,6	1000х700	18х11	1020х10-720х9	530,6
142	1	1000х700	14х9	415,4	415,4
143	2,5	1000х800	25х18	1020х14-820х11	735,8
144	1,6	1000х800	18х14	1020х10-820х9	537,4
145	1	1000х800	14х9	418,8	418,8
146	2,5	1200х150	18х5	1220х14-159х5	453,2
147	1200х200	18х7	1220х14-219х7	454	454
148	1,6	1200х200	14х7	1220х11-219х6	356,8
149	2,5	1200х250	18х11	1220х14-273х8	458,9
150	1,6	1200х250	14х8	1220х11-273х6	358,1
151	2,5	1200х300	18х13	1220х14-325х8	460,6
152	1,6	1200х300	14х8	1220х11-325х6	355,2
153	2,5	1200х350	22х9	1220х14-377х9	452,6
154	1,6	1200х350	14х9	1220х11-377х9	356,3
155	2,5	1200х400	22х12	1220х14-426х10	652,3
156	1,6	1200х400	14х16	1220х11-426х9	422,9
157	2,5	1200х500	22х14	1220х14-530х8	650,4
158	1,6	1200х500	18х8	1220х11-530х8	522,8
159	1	1200х500	14х8	412,6	412,6
160	2,5	1200х600	22х18	1220х14-630х12	670
161	1,6	1200х600	18х12	1220х11-630х8	535,8
162	1	1200х600	14х10	428,9	428,9
163	2,5	1200х700	25х18	1220х14-720х9	884,6
164	1,6	1200х700	18х14	1220х11-720х9	647,9
165	1	1200х700	14х9	510	510
166	2,5	1200х800	25х22	1220х14-820х11	901,9
167	1,6	1200х800	22х11	1220х11-820х9	792,7
168	1	1200х800	14х9	490,6	490,6
169	1,6	1200х1000	25х10	1220х11-1020х10	948,8
170	1	1200х1000	18х10	717,4	717,4
171	1,6	1400х200	14х7	1420х14-219х6	480,4
172	1400х250	14х11	1420х14-273х6	417	417
173	1400х300	14х13	1420х14-325х6	420,9	420,9
174	1	1400х300	14х8	414	414
175	1,6	1400х350	14х15	1420х14-377х9	422,8
176	1	1400х350	14х9	414,1	414,1
177	1,6	1400х400	18х9	1420х14-426х9	619,8
178	1	1400х400	14х9	487,1	487,1
179	1,6	1400х500	18х11	1420х14-530х8	618,4
180	1	1400х500	14х8	481,3	481,3
181	1,6	1400х600	18х14	1420х14-630х8	638,8
182	1	1400х600	14х10	487,7	487,7
183	0,6	1400х600	14х8	482,1	482,1
184	1,6	1400х700	22х9	1420х14-720х9	880
185	1	1400х700	14х11	587,8	587,8
186	0,6	1400х700	14х9	575,1	575,1
187	1,6	1400х800	22х12	1420х14-820х9	878,5
188	1	1400х800	18х9	758	758
189	0,6	1400х800	14х9	591,4	591,4
190	1,6	1400х1000	22х18	1420х14-1020х10	1151,8
191	1	1400х1000	18х10	899,5	899,5
192	0,6	1400х1000	14х10	749,7	749,7
193	1,6	1400х1200	22х22	1420х14-1220х11	1427,2
194	1	1400х1200	18х14	1115,4	1115,4
195	0,6	1400х1200	14х11	871,3	871,3
196	1,6	1600х200	18х7	1620х14-219х6	500,5
197	1600х250	18х8	1620х14-273х6	570,7	570,7
198	1600х300	18х8	1620х14-325х6	571,1	571,1
199	1600х350	18х9	1620х14-377х9	644,7	644,7
200	1	1600х350	14х9	503,6	503,6
201	1,6	1600х400	18х12	1620х14-426х9	652,6
202	1	1600х400	14х9	501,2	501,2
203	1,6	1600х500	18х14	1620х14-530х8	714,2
204	1	1600х500	14х10	559,3	559,3
205	0,6	1600х500	14х8	558,5	558,5
206	1,6	1600х600	22х10	1620х14-630х8	847
207	1	1600х600	14х10	558	558
208	0,6	1600х600	14х8	546,3	546,3
209	1,6	1600х700	22х14	1620х14-720х9	1027
210	1	1600х700	18х9	834,9	834,9
211	0,6	1600х700	14х9	657	657
212	1,6	1600х800	22х18	1620х14-820х9	1038,3
213	1	1600х800	18х9	821,6	821,6
214	0,6	1600х800	14х9	652,7	652,7
215	1,6	1600х1000	25х18	1620х14-1020х10	1479
216	1	1600х1000	18х12	1044,3	1044,3
217	0,6	1600х1000	14х10	822,4	822,4
218	1,6	1600х1200	25х22	1620х14-1220х11	1782,1
219	1	1600х1200	22х11	1481,4	1481,4
220	0,6	1600х1200	14х11	988,4	988,4
221	1,6	1600х1400	25х25	1620х14-1420х14	2174,7
222	1	1600х1400	22х14	1763,4	1763,4
223	0,6	1600х1400	14х14	1221	1221
