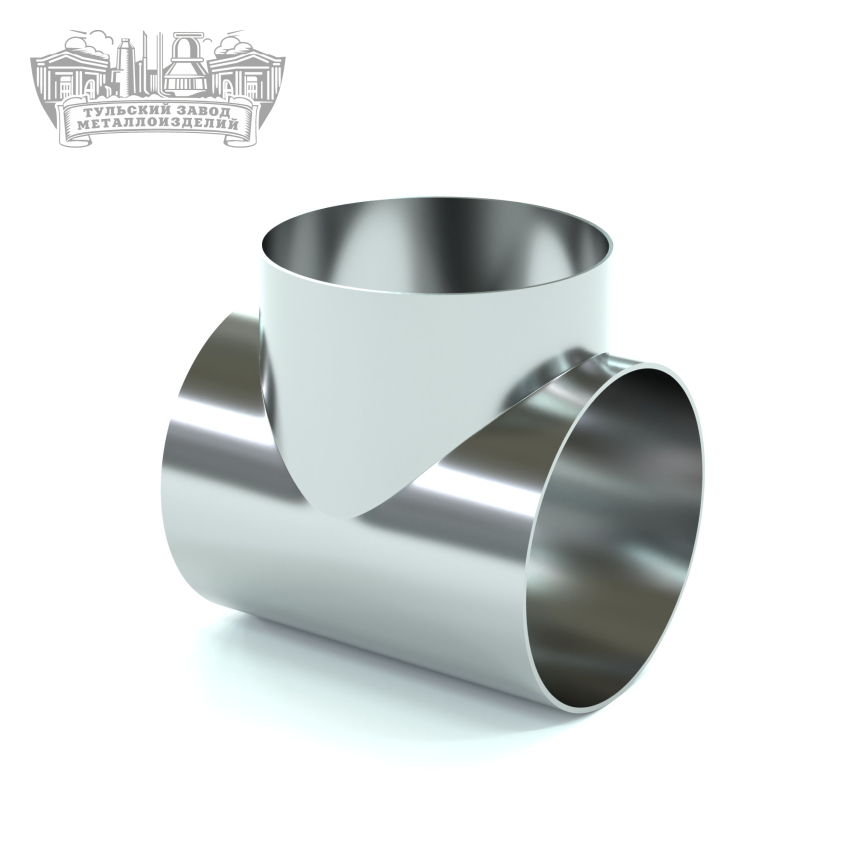

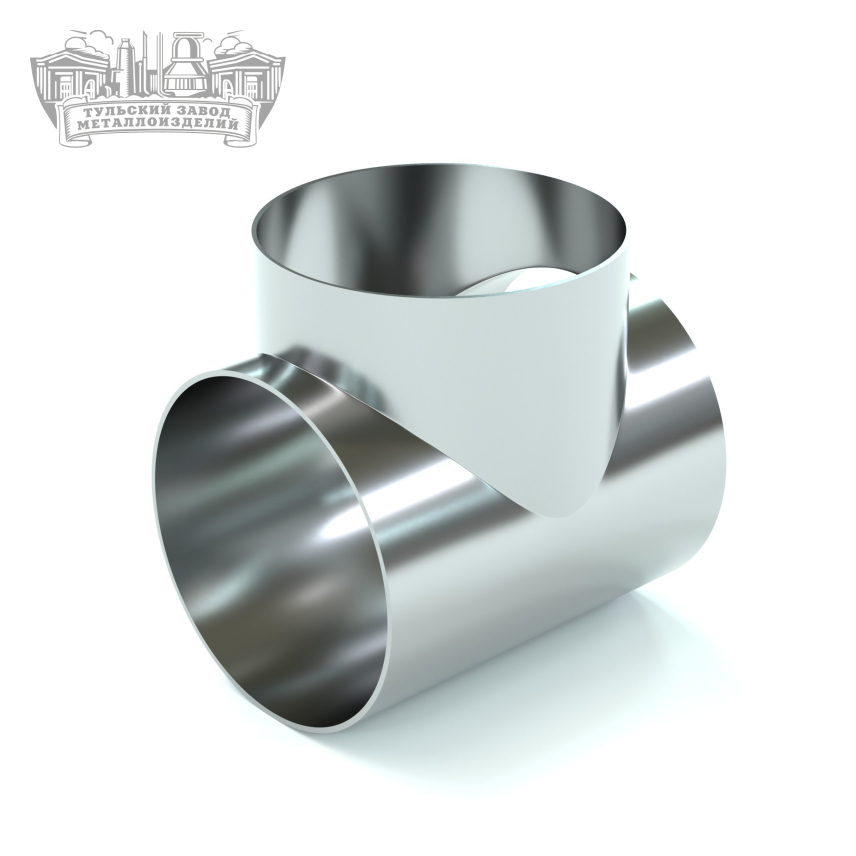

Тройники ОСТ 34 10.762-97
Тройники ОСТ 34 10.762-97 являются важными элементами трубопроводных систем, обеспечивая эффективное и надежное распределение потоков рабочих сред в различных отраслях промышленности и инженерных системах. Широкий спектр размеров и типов тройников позволяет использовать их в различных трубопроводных системах, что делает их универсальными для множества приложений.
| Обозначение тройника | Условное давление Ру, МПа(кгс/ см2) | Условный проход, Dу | Толщина стенки SxS1, | Размеры присоединяемых труб Dн×S, мм | Масса, кг |
| мм | |||||
| 1 | 4 | 65 | 4х4 | 76х3 | 3 |
| 2 | 4 | 80 | 5х5 | 89х3,5 | 4 |
| 3 | 2,5 | 80 | 4,5х3,5 | 89х3,6 | 3,8 |
| 4 | 2,5 | 100 | 6х4 | 108х4 | 5,9 |
| 5 | 4 | 100 | 6х6 | 108х5 | 6,5 |
| 6 | 4 | 125 | 7х7 | 133х4 | 9,8 |
| 7 | 2,5 | 125 | 6х4 | 133х5 | 7,7 |
| 8 | 2,5 | 150 | 7х5 | 159х5 | 12,2 |
| 9 | 4 | 150 | 9х7 | 159х6 | 15,6 |
| 10 | 4 | 200 | 11х9 | 219х7 | 29,9 |
| 11 | 2,5 | 200 | 9х7 | 219х8 | 24,6 |
| 12 | 2,5 | 250 | 11х8 | 273х8 | 39,8 |
| 13 | 4 | 250 | 14х14 | 273х9 | 53,6 |
| 14 | 1,6 | 250 | 8х8 | 273х6 | 31,9 |
| 15 | 1,6 | 300 | 8х9 | 325х6 | 41,8 |
| 16 | 2,5 | 300 | 16х10 | 325х8 | 52,1 |
| 17 | 4 | 300 | 16х16 | 325х9 | 80,5 |
| 18 | 2,5 | 350 | 11х11 | 377х9 | 74,2 |
| 19 | 4 | 350 | 18х18 | 377х10 | 119,5 |
| 20 | 4 | 400 | 22х16 | 426х10 | 164 |
| 21 | 2,5 | 400 | 16х12 | 426х11 | 126 |
| 22 | 1,6 | 400 | 10х10 | 426х9 | 83 |
| 23 | 1,6 | 500 | 11х8 | 530х8 | 120,8 |
| 24 | 2,5 | 500 | 18х8 | 530х9 | 178,5 |
| 25 | 2,5 | 600 | 18х14 | 630х12 | 295,6 |
| 26 | 1,6 | 600 | 14х12 | 630х8 | 240 |
| 27 | 1 | 600 | 10х10 | 630х9 | 177,5 |
| 28 | 1 | 700 | 11х9 | 720х9 | 228 |
| 29 | 1,6 | 700 | 18х9 | 720х10 | 336,2 |
| 30 | 2,5 | 700 | 22х14 | 720х11 | 427,7 |
| 31 | 2,5 | 800 | 22х18 | 820х11 | 611 |
| 32 | 1,6 | 800 | 18х11 | 820х9 | 440,8 |
| 33 | 1 | 800 | 14х9 | 820х10 | 337,6 |
| 34 | 1,6 | 1000 | 22х14 | 1020х10 | 881,2 |
| 35 | 1 | 1000 | 18х14 | 1020х11 | 705 |
| 36 | 0,6 | 1000 | 14х10 | 1020х12 | 575,5 |
| 37 | 0,6 | 1200 | 14х11 | 1220х10 | 777,7 |
| 38 | 1 | 1200 | 18х14 | 1220х11 | 1166,3 |
| 39 | 1,6 | 1200 | 25х18 | 1220х12 | 1344,1 |
| 40 | 1,6 | 1400 | 25х25 | 1420х14 | 1966,4 |
| 41 | 1 | 1400 | 22х14 | 1420х15 | 1580,8 |
| 42 | 0,6 | 1400 | 18х14 | 1420х16 | 1353,8 |
| 43 | 0,4 | 1400 | 14х14 | 1420х17 | 1123,3 |
| 44 | 0,4 | 1600 | 14х14 | 1620х14 | 1334 |
| 45 | 0,6 | 1600 | 18х14 | 1620х15 | 1605,2 |
| 46 | 1 | 1600 | 22х18 | 1620х16 | 1926,4 |
