Отводы ТС-583

Отводы ТС-583
Отводы ТС-583
Отводы ТС-583
thumb
thumb
thumb

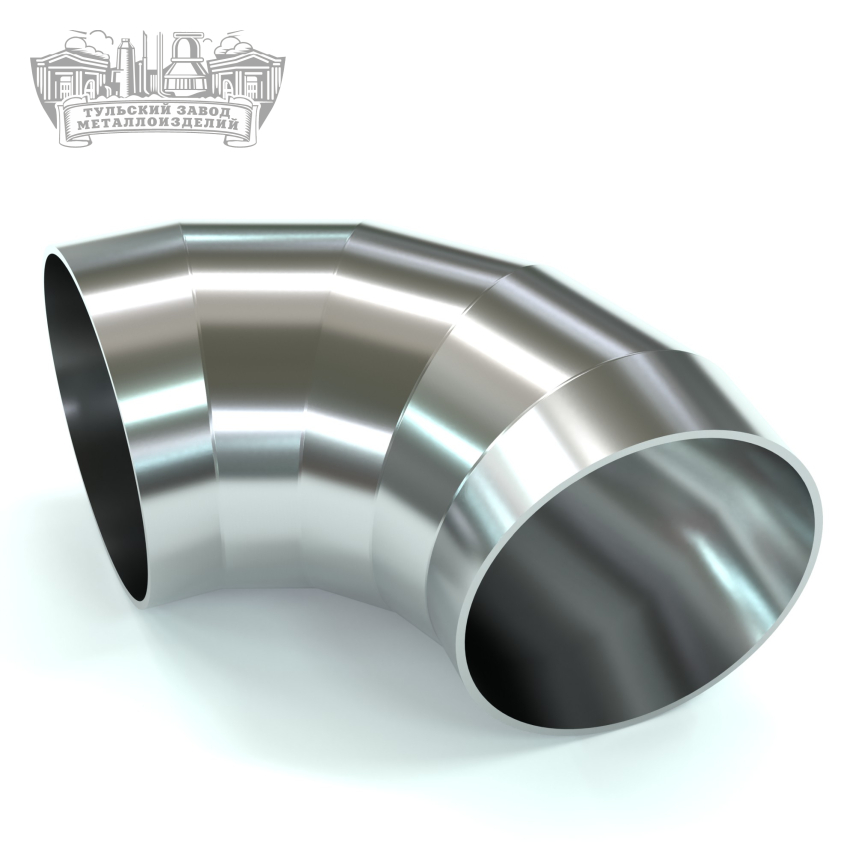

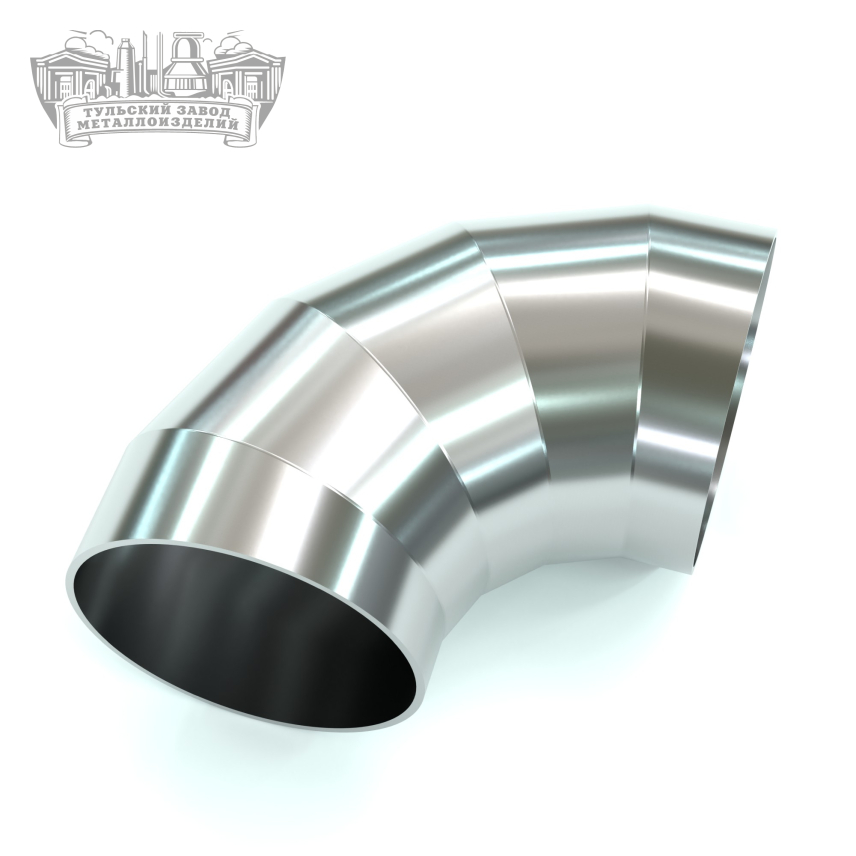

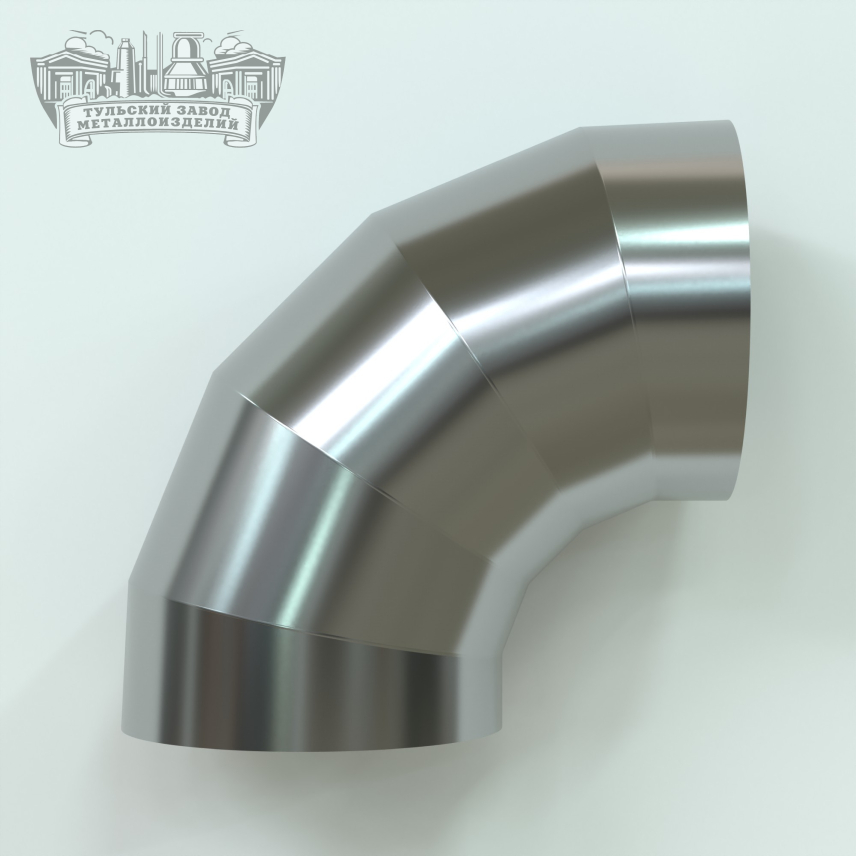

Стальные отводы - это металлические изделия, которые используются для изменения направления трубопровода под определенным углом (обычно 15, 30, 45, 60 и 90). Они также могут быть изготовлены под другие углы, в зависимости от конкретной конструкции.

Стальные отводы применяются в различных отраслях промышленности, где требуется надежная и прочная система трубопроводов. Они решают такие задачи, как изменение направления потока жидкости или газа, соединение различных участков трубопровода, снижение гидравлического сопротивления и обеспечение плавного перехода между участками трубопровода.

Обозначение колена Условное давление Ру, МПа(кгс/см2) Условный проход, Dу Размеры присоединяемых труб Dн×S, мм Dн1, мм S1, мм R, мм Масса, кг
Колена с углом α 15⁰
8 2,5 (25) 500 530×8 530 8 800 32,9
9 2,5 (25) 500 530×9 530 11 645 39,3
10 2,5 (25) 600 630×12 630 12 950 66,1
11 2,5 (25) 600 630×13 630 12 695 53,6
12 2,5 (25) 700 720×9 720 9 1080 62,2
13 2,5 (25) 700 720×10 720 11 740 58,6
14 2,5 (25) 800 820×11 820 11 1230 73,1
15 2,5 (25) 800 820×12 820 11 820 71,3
16 2,5 (25) 900 920х14 920 14 1380 117,1
17 2,5 (25) 900 920х15 920 14 920 110,9
18 2,5 (25) 1000 1020×14 1020 14 1530 144,1
19 2,5 (25) 1000 1020×15 1020 14 1020 132,3
20 2,5 (25) 1200 1220×14 1220 14 1830 206
21 2,5 (25) 1200 1220×15 1220 18 1220 231,9
22 2,5 (25) 1400 1420х14 1420 18 2130 350,3
23 2,5 (25) 1400 1420х15 1420 22 1420 296,1
26 1,6 (16) 500 530х8 530 8 800 32,9
27 1,6 (16) 600 630×8 630 8 950 43,3
28 1,6 (16) 600 630×9 630 10 695 34,9
29 1,6 (16) 700 720×9 720 9 1080 62,2
30 1,6 (16) 700 720×10 720 9 740 48
31 1,6 (16) 800 820×9 820 9 1230 59,8
32 1,6 (16) 800 820×10 820 9 820 58,3
33 1,6 (16) 900 920х10 920 10 1380 81,6
34 1,6 (16) 900 920х11 920 10 920 77,2
35 1,6 (16) 1000 1020×10 1020 10 1530 102,7
36 1,6 (16) 1000 1020×11 1020 10 1020 94,3
37 1,6 (16) 1200 1220×11 1220 11 1830 161,6
38 1,6 (16) 1200 1220×12 1220 11 1220 141,3
39 1,6 (16) 1400 1420×14 1420 14 2130 278
40 1,6 (16) 1400 1420×15 1420 14 1420 236,3
41 2,2 (22)     t=350°С 500 530×8 530 11 800 45,2
42 2,2 (22)     t=350°С 500 530×9 530 11 645 39,3
43 2,2 (22)     t=350°С 700 720×11 720 12 1080 76
44 2,2 (22)     t=350°С 700 720×12 720 14 740 74,8
45 2,2 (22)     t=350°С 800 820×11 820 14 1230 93,2
46 2,2 (22)     t=350°С 800 820×12 820 18 820 117
Колена с углом α 22°30´
55 2,5 (25) 500 530×8 530 8 800 33
56 2,5 (25) 500 530×9 530 11 530 44,3
57 2,5 (25) 600 630×12 630 12 950 69,5
58 2,5 (25) 600 630×13 630 12 630 64,8
59 2,5 (25) 700 720×9 720 9 1080 68,1
60 2,5 (25) 700 720×10 720 11 720 75
61 2,5 (25) 800 820×11 820 11 1230 107,9
62 2,5 (25) 800 820×12 820 11 820 94,9
63 2,5 (25) 900 920х14 920 12 1380 173
64 2,5 (25) 900 920х15 920 14 920 147,2
65 2,5 (25) 1000 1020×14 1020 14 1530 211,5
66 2,5 (25) 1000 1020×15 1020 14 1020 141,8
67 2,5 (25) 1200 1220×14 1220 14 1830 304,8
68 2,5 (25) 1200 1220×15 1220 18 1220 261
69 2,5 (25) 1400 1420х14 1420 18 2130 530,6
70 2,5 (25) 1400 1420х15 1420 22 1420 354,6
72 1,6 (16) 500 530×8 530 8 530 32,6
73 1,6 (16) 600 630×8 630 8 950 46,8
74 1,6 (16) 600 630×9 630 10 630 43,6
75 1,6 (16) 700 720×9 720 9 1080 68,1
76 1,6 (16) 700 720×10 720 9 720 61,7
77 1,6 (16) 800 820×9 820 9 1230 88,6
78 1,6 (16) 800 820×10 820 9 820 77,8
79 1,6 (16) 900 920х10 920 10 1380 123,5
80 1,6 (16) 900 920х11 920 10 920 105,1
81 1,6 (16) 1000 1020×10 1020 10 1530 152,4
82 1,6 (16) 1000 1020×11 1020 10 1020 101,7
83 1,6 (16) 1200 1220×11 1220 11 1830 239,9
84 1,6 (16) 1200 1220×12 1220 11 1220 160,8
85 1,6 (16) 1400 1420×14 1420 14 2130 413
86 1,6 (16) 1400 1420×15 1420 14 1420 276,2
87 2,2 (22)     t=350°С 500 530×8 530 11 800 44,7
88 2,2 (22)     t=350°С 500 530×9 530 11 530 43,9
89 2,2 (22)     t=350°С 700 720×11 720 12 1080 83,2
90 2,2 (22)     t=350°С 700 720×12 720 14 720 94,5
91 2,2 (22)     t=350°С 800 820×11 820 14 1230 136,8
92 2,2 (22)     t=350°С 800 820×12 820 18 820 152,2
Колена с углом α 30⁰
101 2,5 (25) 500 530×8 530 8 800 44,6
102 2,5 (25) 500 530×9 530 11 530 55,3
103 2,5 (25) 600 630×12 630 12 950 94,6
104 2,5 (25) 600 630×13 630 12 630 81,8
105 2,5 (25) 700 720×9 720 9 1080 92,8
106 2,5 (25) 700 720×10 720 11 720 95,2
107 2,5 (25) 800 820×11 820 11 1230 146,8
108 2,5 (25) 800 820×12 820 11 820 98,5
109 2,5 (25) 900 920х14 920 12 1380 232,1
110 2,5 (25) 900 920х15 920 14 920 154,8
111 2,5 (25) 1000 1020×14 1020 14 1530 288,5
112 2,5 (25) 1000 1020×15 1020 14 1020 194,1
113 2,5 (25) 1200 1220×14 1220 14 1830 413,4
114 2,5 (25) 1200 1220×15 1220 18 1220 356,8
115 2,5 (25) 1400 1420х14 1420 18 2130 711,4
116 2,5 (25) 1400 1420х15 1420 22 1420 473,3
119 1,6 (16) 500 530х8 530 8 530 40,3
120 1,6 (16) 600 630×8 630 8 950 63,2
121 1,6 (16) 600 630×9 630 10 630 54,6
122 1,6 (16) 700 720×9 720 9 1080 92,9
123 1,6 (16) 700 720×10 720 9 720 77,9
124 1,6 (16) 800 820×9 820 9 1230 120,2
125 1,6 (16) 800 820×10 820 9 820 80,6
126 1,6 (16) 900 920х10 920 10 1380 166,1
127 1,6 (16) 900 920х11 920 10 920 111
128 1,6 (16) 1000 1020×10 1020 10 1530 206,4
129 1,6 (16) 1000 1020×11 1020 10 1020 138,6
130 1,6 (16) 1200 1220×11 1220 11 1830 325
131 1,6 (16) 1200 1220×12 1220 11 1220 218
132 1,6 (16) 1400 1420×14 1420 14 2130 558,6
133 1,6 (16) 1400 1420×15 1420 14 1420 374,6
134 2,2 (22)     t=350°С 500 530×8 530 11 800 61,2
135 2,2 (22)     t=350°С 500 530×9 530 11 530 55,3
136 2,2 (22)     t=350°С 700 720×11 720 12 1080 113,1
137 2,2 (22)     t=350°С 700 720×12 720 14 720 121,1
138 2,2 (22)     t=350°С 800 820×11 820 14 1230 186,7
139 2,2 (22)     t=350°С 800 820×12 820 18 820 161,2
Колена с углом α 45⁰
148 2,5 (25) 500 530×8 530 8 800 66,9
149 2,5 (25) 500 530×9 530 11 530 76,3
150 2,5 (25) 600 630×12 630 12 950 141,7
151 2,5 (25) 600 630×13 630 12 630 113,9
152 2,5 (25) 700 720×9 720 9 1080 138,2
153 2,5 (25) 700 720×10 720 11 720 133,4
154 2,5 (25) 800 820×11 820 11 1230 218,9
155 2,5 (25) 800 820×12 820 11 820 169,9
156 2,5 (25) 900 920х14 920 12 1380 346,7
157 2,5 (25) 900 920х15 920 14 920 262,3
158 2,5 (25) 1000 1020×14 1020 14 1530 431,2
159 2,5 (25) 1000 1020×15 1020 14 1020 289,5
160 2,5 (25) 1200 1220×14 1220 14 1830 616,9
161 2,5 (25) 1200 1220×15 1220 18 1220 534,2
162 2,5 (25) 1400 1420х14 1420 18 2130 1060
163 2,5 (25) 1400 1420х15 1420 22 1420 707
165 1,6 (16) 500 530х8 1420 8 530 55,5
166 1,6 (16) 600 630×8 630 8 950 94,7
167 1,6 (16) 600 630×9 630 10 630 75,9
168 1,6 (16) 700 720×9 720 9 1080 138,2
169 1,6 (16) 700 720×10 720 9 720 109,3
170 1,6 (16) 800 820×9 820 9 1230 179,3
171 1,6 (16) 800 820×10 820 9 820 138,9
172 1,6 (16) 900 920х10 920 10 1380 248,1
173 1,6 (16) 900 920х11 920 10 920 188,6
174 1,6 (16) 1000 1020×10 1020 10 1530 308,2
175 1,6 (16) 1000 1020×11 1020 10 1020 206,5
176 1,6 (16) 1200 1220×11 1220 11 1830 484,7
177 1,6 (16) 1200 1220×12 1220 11 1220 325,9
178 1,6 (16) 1400 1420×14 1420 14 2130 835,7
179 1,6 (16) 1400 1420×15 1420 14 1420 561,9
180 2,2 (22)     t=350°С 500 530×8 530 11 800 92,6
181 2,2 (22)     t=350°С 500 530×9 530 11 530 76,6
182 2,2 (22)     t=350°С 700 720×11 720 12 1080 170,4
183 2,2 (22)     t=350°С 700 720×12 720 14 720 170,6
184 2,2 (22)     t=350°С 800 820×11 820 14 1230 281,7
185 2,2 (22)     t=350°С 800 820×12 820 18 820 279,6
Колена с углом α 60⁰
194 2,5 (25) 500 530×8 530 8 800 89,2
195 2,5 (25) 500 530×9 530 11 530 96,6
196 2,5 (25) 600 630×12 630 12 950 189,2
197 2,5 (25) 600 630×13 630 12 630 145,3
198 2,5 (25) 700 720×9 720 9 1080 185,6
199 2,5 (25) 700 720×10 720 11 720 171,1
200 2,5 (25) 800 820×11 820 11 1230 293,7
201 2,5 (25) 800 820×12 820 11 820 197
202 2,5 (25) 900 920х14 920 12 1380 464,7
203 2,5 (25) 900 920х15 920 14 920 310,2
204 2,5 (25) 1000 1020×14 1020 14 1530 577,1
205 2,5 (25) 1000 1020×15 1020 14 1020 388,2
206 2,5 (25) 1200 1220×14 1220 14 1830 826,7
207 2,5 (25) 1200 1220×15 1220 18 1220 713,5
208 2,5 (25) 1400 1420х14 1420 18 2130 1420,8
209 2,5 (25) 1400 1420х15 1420 22 1420 947
212 1,6 (16) 500 530х8 530 8 530 70,3
213 1,6 (16) 600 630×8 630 8 950 126,5
214 1,6 (16) 600 630×9 630 10 630 97
215 1,6 (16) 700 720×9 720 9 1080 185,7
216 1,6 (16) 700 720×10 720 9 720 140,1
217 1,6 (16) 800 820×9 820 9 1230 240,5
218 1,6 (16) 800 820×10 820 9 820 161,3
219 1,6 (16) 900 920х10 920 10 1380 332,6
220 1,6 (16) 900 920х11 920 10 920 222,8
221 1,6 (16) 1000 1020×10 1020 10 1530 412,8
222 1,6 (16) 1000 1020×11 1020 10 1020 277,2
223 1,6 (16) 1200 1220×11 1220 11 1830 650
224 1,6 (16) 1200 1220×12 1220 11 1220 436,1
225 1,6 (16) 1400 1420×14 1420 14 2130 1117,2
226 1,6 (16) 1400 1420×15 1420 14 1420 748,8
227 2,2 (22)     t=350°С 500 530×8 530 11 800 122,5
228 2,2 (22)     t=350°С 500 530×9 530 11 530 96,6
229 2,2 (22)     t=350°С 700 720×11 720 12 1080 226
230 2,2 (22)     t=350°С 700 720×12 720 14 720 218
231 2,2 (22)     t=350°С 800 820×11 820 14 1230 373,9
232 2,2 (22)     t=350°С 800 820×12 820 18 820 322,3
Колена с углом α 90⁰
241 2,5 (25) 500 530×8 530 8 800 134
242 2,5 (25) 500 530×9 530 11 530 138,5
243 2,5 (25) 600 630×12 630 12 950 283,3
244 2,5 (25) 600 630×13 630 12 630 209,4
245 2,5 (25) 700 720×9 720 9 1080 276,4
246 2,5 (25) 700 720×10 720 11 720 247,6
247 2,5 (25) 800 820×11 820 11 1230 438
248 2,5 (25) 800 820×12 820 11 820 317,7
249 2,5 (25) 900 920х14 920 12 1380 693,4
250 2,5 (25) 900 920х15 920 14 920 495,7
251 2,5 (25) 1000 1020×14 1020 14 1530 862,5
252 2,5 (25) 1000 1020×15 1020 14 1020 579
253 2,5 (25) 1200 1220×14 1220 14 1830 1233,7
254 2,5 (25) 1200 1220×15 1220 18 1220 1068,5
255 2,5 (25) 1400 1420х14 1420 18 2130 2116,2
256 2,5 (25) 1400 1420х15 1420 22 1420 1415,1
258 1,6 (16) 500 530х8 530 8 530 100,7
259 1,6 (16) 600 630×8 630 8 950 189,5
260 1,6 (16) 600 630×9 630 10 630 139,6
261 1,6 (16) 700 720×9 720 9 1080 276,4
262 1,6 (16) 700 720×10 720 9 720 202,8
263 1,6 (16) 800 820×9 820 9 1230 358,5
264 1,6 (16) 800 820×10 820 9 820 259,9
265 1,6 (16) 900 920х10 920 10 1380 494,1
266 1,6 (16) 900 920х11 920 10 920 354,3
267 1,6 (16) 1000 1020×10 1020 10 1530 616,3
268 1,6 (16) 1000 1020×11 1020 10 1020 413
269 1,6 (16) 1200 1220×11 1220 11 1830 969,4
270 1,6 (16) 1200 1220×12 1220 11 1220 651,8
271 1,6 (16) 1400 1420×14 1420 14 2130 1671,3
272 1,6 (16) 1400 1420×15 1420 14 1420 1123,8
