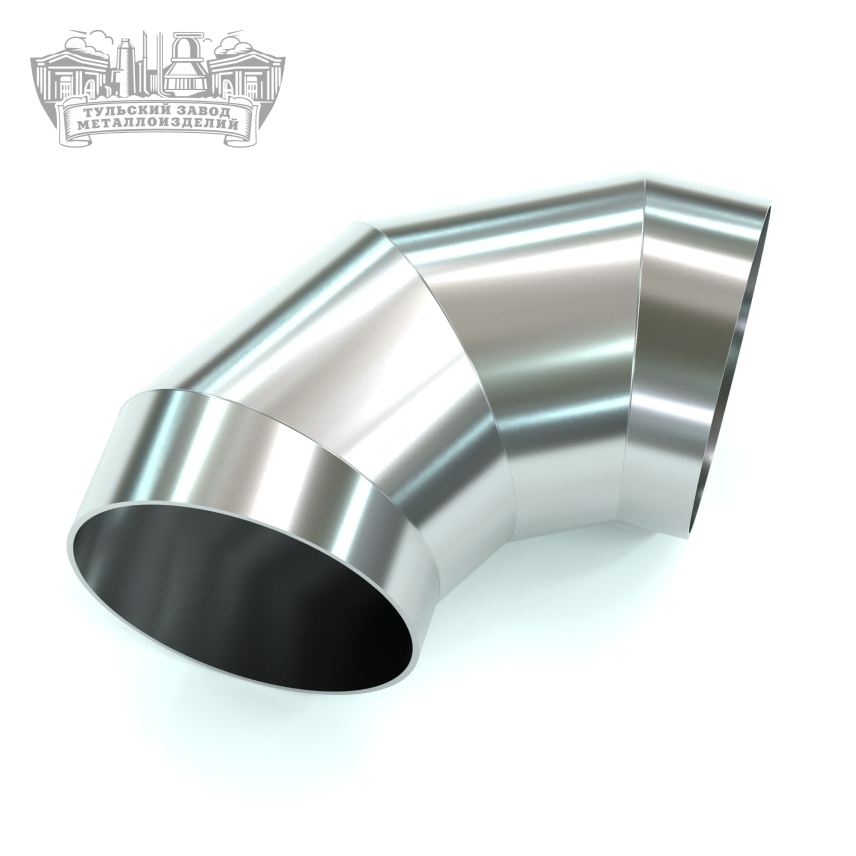

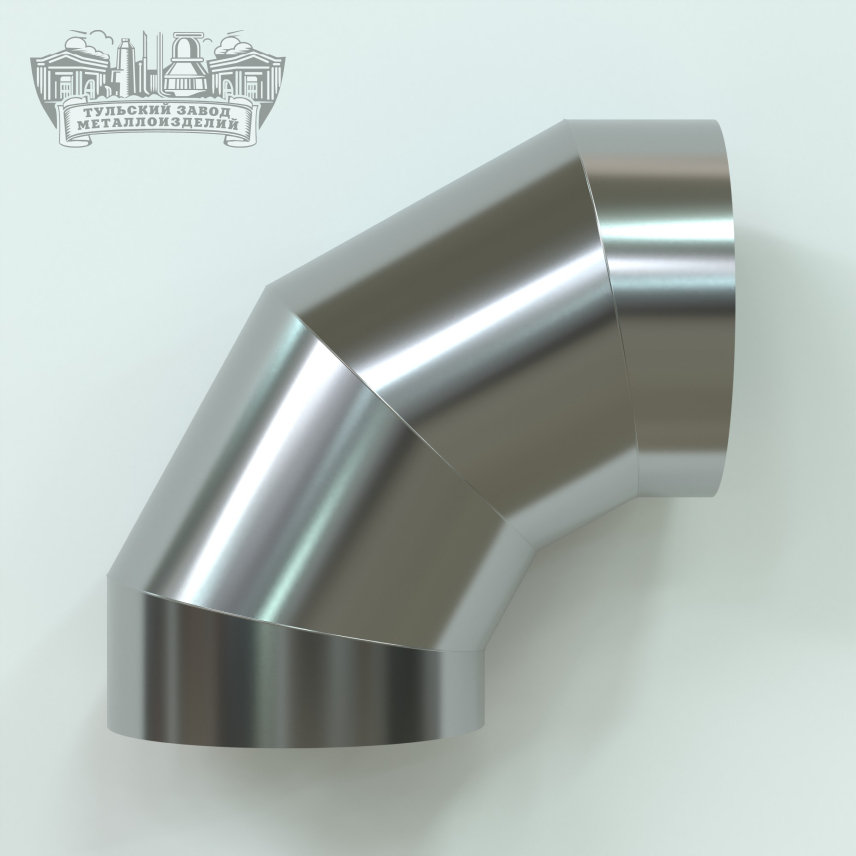

Отвод СК 2109-92

Стальные отводы по стандарту СК 2109-92 изготавливаются из различных марок стали, включая углеродистую, низколегированную и легированную сталь. Углы изгиба обычно 30, 45, 60, 90 и 180, но возможны и другие углы в зависимости от требований проекта. Отводы по стандарту СК 2109-92 обеспечивают надежную и долговечную работу трубопроводных систем, соответствуя высоким требованиям к безопасности и эффективности.

Обозначение колена секторного сварного	Условное давление Ру, (кгс/см2)	Условный проход, Dу	Размеры присоединяемых труб Dн×S, мм	L, мм	R, мм	Масса, кг
Колена с углом α 90⁰
030.13	1,6(16)	500	530х7	500	500	74
030.14	2,5(25)	500	530х8	500	500	82,8
030.15	2,5(25)	500	530х10	500	500	102,8
030.16	1,6(16)	500	530х7	750	750	109,1
030.17	2,5(25)	500	530х8	750	750	124,4
030.18	2,5(25)	500	530х10	750	750	154,7
030.19	1,6(16)	600	630х7	600	600	103,8
030.20	2,5(25)	600	630х10	600	600	147
030.21	2,5(25)	600	630х12	600	600	175,8
030.22	1,6(16)	600	630х7	900	900	155,9
030.23	2,5(25)	600	630х10	900	900	220,9
030.24	2,5(25)	600	630х12	900	900	265,2
030.25	1,6(16)	700	720х7	700	700	138,4
030.26	2,5(25)	700	720х8	700	700	158
030.27	2,5(25)	700	720х9	700	700	177,6
030.28	2,5(25)	700	720х12	700	700	235,2
030.29	1,6(16)	700	720х7	1050	1050	207,6
030.30	2,5(25)	700	720х8	1050	1050	237,2
030.31	2,5(25)	700	720х9	1050	1050	267
030.32	2,5(25)	700	720х12	1050	1050	353
030.33	1,6(16)	800	820х8	800	800	138,5
030.34	1,6(16)	800	820х10	800	800	257,8
030.35	1,6(16)	800	820х12	800	800	309,4
030.36	1,6(16)	800	820х14	800	800	360
030.37	1,6(16)	800	820х8	1200	1200	309,3
030.38	1,6(16)	800	820х10	1200	1200	385,5
030.39	1,6(16)	800	820х12	1200	1200	461,1
030.40	1,6(16)	800	820х14	1200	1200	535,9
030.41	1,6(16)	900	920х8	900	900	260,4
030.42	1,6(16)	900	920х10	900	900	324
030.43	1,6(16)	900	920х11	900	900	356
030.44	1,6(16)	900	920х16	900	900	515,2
030.45	1,6(16)	900	920х8	1350	1350	262,4
030.46	1,6(16)	900	920х10	1350	1350	324,4
030.47	1,6(16)	900	920х11	1350	1350	356,4
030.48	1,6(16)	900	920х16	1350	1350	515,6
030.49	1,0(10)	1000	1020х8	1000	1000	325,8
030.50	1,6(16)	1000	1020х10	1000	1000	401,5
030.51	1,6(16)	1000	1020х12	1000	1000	480
030.52	1,6(16)	1000	1020х15	1000	1000	600
030.53	1,0(10)	1000	1020х8	1500	1500	478,6
030.54	1,6(16)	1000	1020х10	1500	1500	595,8
030.55	1,6(16)	1000	1020х12	1500	1500	719,1
030.56	1,6(16)	1000	1020х15	1500	1500	895,5
030.57	1,0(10)	1200	1220х9	1200	1200	526
030.58	1,6(16)	1200	1220х12	1200	1200	690
030.59	1,6(16)	1200	1220х15	1200	1200	860,4
030.60	1,0(10)	1200	1220х9	1800	1800	779,6
030.61	1,6(16)	1200	1220х12	1800	1800	1037,2
030.62	1,6(16)	1200	1220х15	1800	1800	1288,7
030.63	1,0(10)	1400	1420х10	1400	1400	794,6
030.64	1,6(16)	1400	1420х14	1400	1400	1124,2
030.65	1,0(10)	1400	1420х10	2100	2100	1174,2
030.66	1,6(16)	1400	1420х14	2100	2100	1637,9
030.67	1,6(16)	1600	1620х16	1600	1600	1650
030.68	1,6(16)	1600	1620х16	2400	2400	2483,6
Колена с углом α 60⁰
031.13	1,6(16)	500	530х7	289	500	48,3
031.14	2,5(25)	500	530х8	289	500	55,2
031.15	2,5(25)	500	530х10	289	500	68,5
031.16	1,6(16)	500	530х7	432	750	71,8
031.17	2,5(25)	500	530х8	432	750	81,3
031.18	2,5(25)	500	530х10	432	750	102,9
031.19	1,6(16)	600	630х7	346	600	69,2
031.20	2,5(25)	600	630х10	346	600	98
031.21	2,5(25)	600	630х12	346	600	117,2
031.22	1,6(16)	600	630х7	520	900	103,9
031.23	2,5(25)	600	630х10	520	900	147,4
031.24	2,5(25)	600	630х12	520	900	176
031.25	1,6(16)	700	720х7	404	700	95
031.26	2,5(25)	700	720х8	404	700	107
031.27	2,5(25)	700	720х9	404	700	120
031.28	2,5(25)	700	720х12	404	700	159
031.29	1,6(16)	700	720х7	605	1050	140
031.30	2,5(25)	700	720х8	605	1050	160
031.31	2,5(25)	700	720х9	605	1050	180
031.32	2,5(25)	700	720х12	605	1050	238
031.33	1,6(16)	800	820х8	464	800	138,4
031.34	1,6(16)	800	820х10	464	800	171,9
031.35	1,6(16)	800	820х12	464	800	206,5
031.36	1,6(16)	800	820х14	464	800	240
031.37	1,6(16)	800	820х8	694	1200	206
031.38	1,6(16)	800	820х10	694	1200	256,7
031.39	1,6(16)	800	820х12	694	1200	306,9
031.40	1,6(16)	800	820х14	694	1200	356,5
031.41	1,6(16)	900	920х8	520	900	173,6
031.42	1,6(16)	900	920х10	520	900	220
031.43	1,6(16)	900	920х11	520	900	238
031.44	1,6(16)	900	920х16	520	900	345
031.45	1,6(16)	900	920х8	780	1350	263
031.46	1,6(16)	900	920х10	780	1350	336,5
031.47	1,6(16)	900	920х11	780	1350	356
031.48	1,6(16)	900	920х16	780	1350	516
031.49	1,0(10)	1000	1020х8	578	1000	218
031.50	1,6(16)	1000	1020х10	578	1000	270
031.51	1,6(16)	1000	1020х12	578	1000	320
031.52	1,6(16)	1000	1020х15	578	1000	400
031.53	1,0(10)	1000	1020х8	865	1500	321
031.54	1,6(16)	1000	1020х10	865	1500	400,2
031.55	1,6(16)	1000	1020х12	865	1500	478,8
031.56	1,6(16)	1000	1020х15	865	1500	596,1
031.57	1,0(10)	1200	1220х9	693	1200	352
031.58	1,6(16)	1200	1220х12	693	1200	466
031.59	1,6(16)	1200	1220х15	693	1200	574
031.60	1,0(10)	1200	1220х9	1040	1800	518,3
031.61	1,6(16)	1200	1220х12	1040	1800	690,8
031.62	1,6(16)	1200	1220х15	1040	1800	858
031.63	1,0(10)	1400	1420х10	806	1400	536
031.64	1,6(16)	1400	1420х14	806	1400	740
031.65	1,0(10)	1400	1420х10	1210	2100	782
031.66	1,6(16)	1400	1420х14	1210	2100	1090,8
031.67	1,6(16)	1600	1620х16	924	1600	1100
031.68	1,6(16)	1600	1620х16	1386	2400	1652
Колена с углом α 45⁰
032.13	1,6(16)	500	530х7	207	500	37,4
032.14	2,5(25)	500	530х8	207	500	42,8
032.15	2,5(25)	500	530х10	207	500	53,2
032.16	1,6(16)	500	530х7	310	750	56
032.17	2,5(25)	500	530х8	310	750	63,8
032.18	2,5(25)	500	530х10	310	750	78,4
032.19	1,6(16)	600	630х7	249	600	53,6
032.20	2,5(25)	600	630х10	249	600	76
032.21	2,5(25)	600	630х12	249	600	90
032.22	1,6(16)	600	630х7	372	900	80,1
032.23	2,5(25)	600	630х10	372	900	112,6
032.24	2,5(25)	600	630х12	372	900	134,2
032.25	1,6(16)	700	720х7	290	700	70,6
032.26	2,5(25)	700	720х8	290	700	81,4
032.27	2,5(25)	700	720х9	290	700	91,6
032.28	2,5(25)	700	720х12	290	700	121,2
032.29	1,6(16)	700	720х7	435	1050	111,4
032.30	2,5(25)	700	720х8	435	1050	122,2
032.31	2,5(25)	700	720х9	435	1050	137,4
032.32	2,5(25)	700	720х12	435	1050	182
032.33	1,6(16)	800	820х8	331	800	106,8
032.34	1,6(16)	800	820х10	331	800	132,8
032.35	1,6(16)	800	820х12	331	800	159,4
032.36	1,6(16)	800	820х14	331	800	185,2
032.37	1,6(16)	800	820х8	496	1200	158
032.38	1,6(16)	800	820х10	496	1200	196,8
032.39	1,6(16)	800	820х12	496	1200	234,8
032.40	1,6(16)	800	820х14	496	1200	272,6
032.41	1,6(16)	900	920х8	373	900	134
032.42	1,6(16)	900	920х10	373	900	166,6
032.43	1,6(16)	900	920х11	373	900	183
032.44	1,6(16)	900	920х16	373	900	264,8
032.45	1,6(16)	900	920х8	560	1350	201,2
032.46	1,6(16)	900	920х10	560	1350	250,4
032.47	1,6(16)	900	920х11	560	1350	274,5
032.48	1,6(16)	900	920х16	560	1350	398
032.49	1,0(10)	1000	1020х8	414	1000	168
032.50	1,6(16)	1000	1020х10	414	1000	208
032.51	1,6(16)	1000	1020х12	414	1000	246
032.52	1,6(16)	1000	1020х15	414	1000	307,2
032.53	1,0(10)	1000	1020х8	620	1500	246,6
032.54	1,6(16)	1000	1020х10	620	1500	307,2
032.55	1,6(16)	1000	1020х12	620	1500	367,2
032.56	1,6(16)	1000	1020х15	620	1500	456,4
032.57	1,0(10)	1200	1220х9	497	1200	270,8
032.58	1,6(16)	1200	1220х12	497	1200	369
032.59	1,6(16)	1200	1220х15	497	1200	442
032.60	1,0(10)	1200	1220х9	745	1800	407,2
032.61	1,6(16)	1200	1220х12	745	1800	540
032.62	1,6(16)	1200	1220х15	745	1800	665,4
032.63	1,0(10)	1400	1420х10	580	1400	402
032.64	1,6(16)	1400	1420х14	580	1400	569,4
032.65	1,0(10)	1400	1420х10	870	2100	604
032.66	1,6(16)	1400	1420х14	870	2100	854
032.67	1,6(16)	1600	1620х16	663	1600	849,2
032.68	1,6(16)	1600	1620х16	994	2400	1275
Колена с углом α 30⁰
033.13	1,6(16)	500	530х7	134	500	24,2
033.14	2,5(25)	500	530х8	134	500	27,6
033.15	2,5(25)	500	530х10	134	500	34,2
033.16	1,6(16)	500	530х7	201	750	36
033.17	2,5(25)	500	530х8	201	750	41
033.18	2,5(25)	500	530х10	201	750	50,4
033.19	1,6(16)	600	630х7	161	600	34,6
033.20	2,5(25)	600	630х10	161	600	49
033.21	2,5(25)	600	630х12	161	600	58,6
033.22	1,6(16)	600	630х7	241	900	51,2
033.23	2,5(25)	600	630х10	241	900	72,2
033.24	2,5(25)	600	630х12	241	900	86
033.25	1,6(16)	700	720х7	188	700	46,2
033.26	2,5(25)	700	720х8	188	700	52,6
033.27	2,5(25)	700	720х9	188	700	59,2
033.28	2,5(25)	700	720х12	188	700	78,4
033.29	1,6(16)	700	720х7	281	1050	69,2
033.30	2,5(25)	700	720х8	281	1050	79
033.31	2,5(25)	700	720х9	281	1050	89
033.32	2,5(25)	700	720х12	281	1050	117,6
033.33	1,6(16)	800	820х8	214	800	69,2
033.34	1,6(16)	800	820х10	214	800	86
033.35	1,6(16)	800	820х12	214	800	103,5
033.36	1,6(16)	800	820х14	214	800	120
033.37	1,6(16)	800	820х8	322	1200	102,6
033.38	1,6(16)	800	820х10	322	1200	128,8
033.39	1,6(16)	800	820х12	322	1200	152,8
033.40	1,6(16)	800	820х14	322	1200	177,5
033.41	1,6(16)	900	920х8	241	900	86,8
033.42	1,6(16)	900	920х10	241	900	108
033.43	1,6(16)	900	920х11	241	900	118,6
033.44	1,6(16)	900	920х16	241	900	171,6
033.45	1,6(16)	900	920х8	362	1350	132
033.46	1,6(16)	900	920х10	362	1350	168,4
033.47	1,6(16)	900	920х11	362	1350	178,2
033.48	1,6(16)	900	920х16	362	1350	257,6
033.49	1,0(10)	1000	1020х8	268	1000	108,6
033.50	1,6(16)	1000	1020х10	268	1000	133,5
033.51	1,6(16)	1000	1020х12	268	1000	160
033.52	1,6(16)	1000	1020х15	268	1000	199
033.53	1,0(10)	1000	1020х8	402	1500	160
033.54	1,6(16)	1000	1020х10	402	1500	197,8
033.55	1,6(16)	1000	1020х12	402	1500	238,6
033.56	1,6(16)	1000	1020х15	402	1500	296,7
033.57	1,0(10)	1200	1220х9	322	1200	175,6
033.58	1,6(16)	1200	1220х12	322	1200	230
033.59	1,6(16)	1200	1220х15	322	1200	288
033.60	1,0(10)	1200	1220х9	483	1800	263,4
033.61	1,6(16)	1200	1220х12	483	1800	349,2
033.62	1,6(16)	1200	1220х15	483	1800	435
033.63	1,0(10)	1400	1420х10	375	1400	260,2
033.64	1,6(16)	1400	1420х14	375	1400	368,2
033.65	1,0(10)	1400	1420х10	564	2100	390
033.66	1,6(16)	1400	1420х14	564	2100	542
033.67	1,6(16)	1600	1620х16	429	1600	550
033.68	1,6(16)	1600	1620х16	643	2400	825,6
