Отвод ОСТ 36-21-77

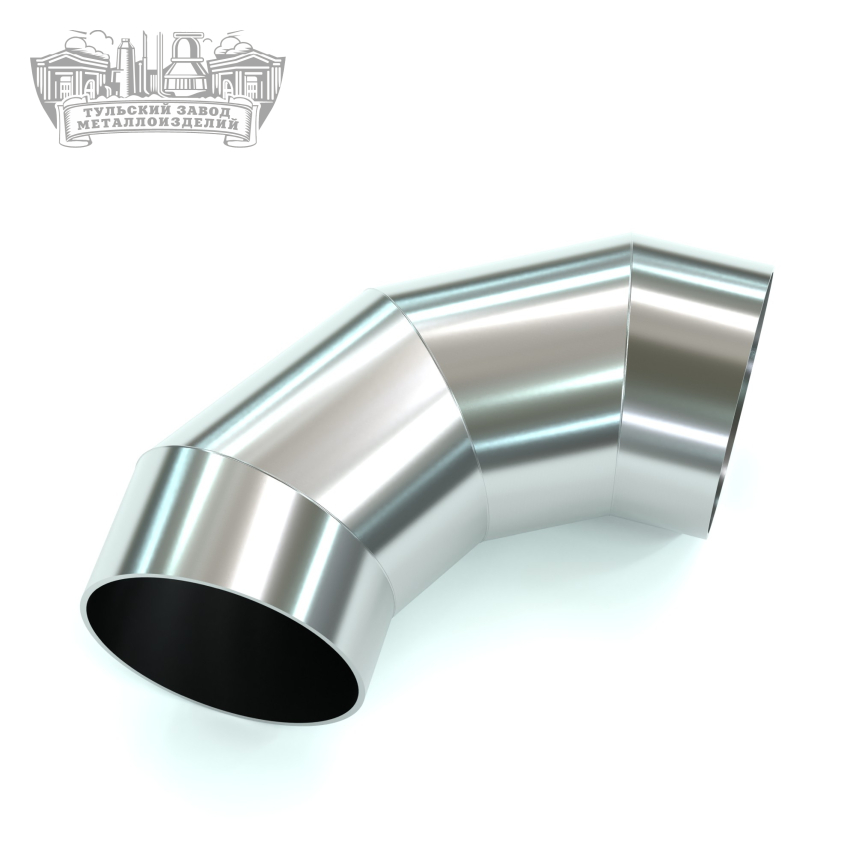

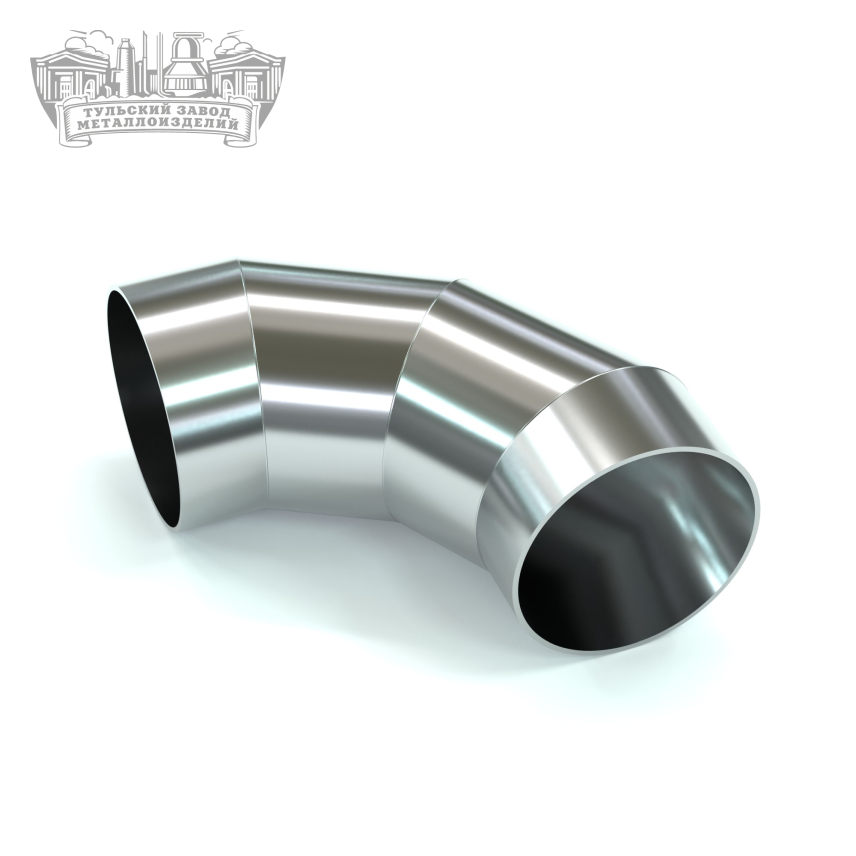

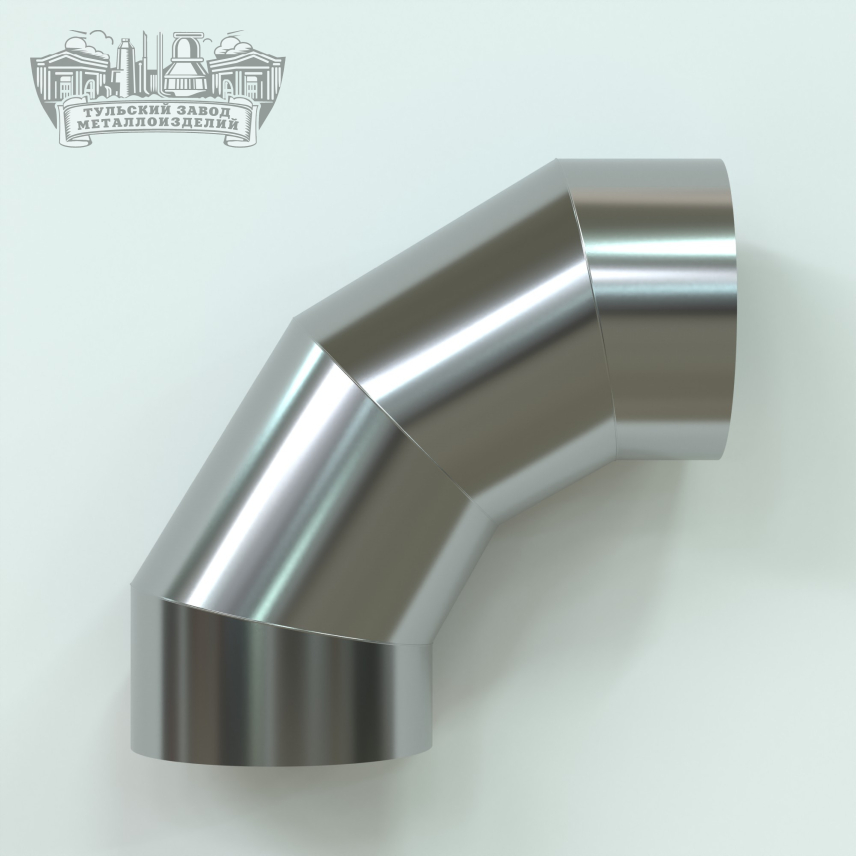

Стальные отводы по стандарту ОСТ 36-21-77 – это элементы трубопроводов, которые применяются в промышленных и коммунальных системах. Обычно изготавливаются из углеродистой или низколегированной стали, обеспечивающей высокую прочность и устойчивость к коррозии и гарантируют надежную и долговечную работу трубопроводных систем. Стандартные углы изгиба включают 30, 45, 60, 90, 180.

Условное давление Ру, (кгс/см2)	Условный проход, Dу	Размеры отводов Dн×S, мм	L, мм	R, мм	Масса, кг
2,5(25)	500	530х8	750	750	124,4
-	500	530х10	750	750	154,7
-	500	530х12	750	750	184,7
1,6(16)	600	630х8	900	900	178,1
2,5(25)	600	630х10	900	900	220,9
-	600	630х12	900	900	265,2
1,6(16)	800	820х8	1200	1200	309,3
-	800	820х10	1200	1200	385,5
2,5(25)	800	820х12	1200	1200	461,1
-	800	820х14	1200	1200	535,9
1,0(10)	1000	1020х8	1500	1500	481,9
1,6(16)	1000	1020х10	1500	1500	600,8
-	1000	1020х12	1500	1500	719,1
2,5(25)	1000	1020х16	1500	1500	955,2
1,0(10)	1200	1220х10	1800	1800	778
1,6(16)	1200	1220х12	1800	1800	1037,2
-	1200	1220х16	1800	1800	1374,6
1,0(10)	1400	1420х10	2100	2100	1174,2
1,6(16)	1400	1420х14	2100	2100	1637,9
Отводы с углом α 60⁰
2,5(25)	500	530х8	432	750	83,8
-	500	530х10	432	750	102,9
-	500	530х12	432	750	122,9
1,6(16)	600	630х8	520	900	118,7
2,5(25)	600	630х10	520	900	147,4
-	600	630х12	520	900	176
1,6(16)	800	820х8	694	1200	206
-	800	820х10	694	1200	256,7
2,5(25)	800	820х12	694	1200	306,9
-	800	820х14	694	1200	356,5
1,0(10)	1000	1020х8	865	1500	321
1,6(16)	1000	1020х10	865	1500	400,2
-	1000	1020х12	865	1500	478,8
2,5(25)	1000	1020х16	865	1500	635,8
1,0(10)	1200	1220х10	1040	1800	518,3
1,6(16)	1200	1220х12	1040	1800	690,8
-	1200	1220х16	1040	1800	915,2
1,0(10)	1400	1420х10	1210	2100	782,2
1,6(16)	1400	1420х14	1210	2100	1090,8
Отводы с углом α 45⁰
2,5(25)	500	530х8	310	750	63,8
-	500	530х10	310	750	79,3
-	500	530х12	310	750	94,6
1,6(16)	600	630х8	372	900	91,5
2,5(25)	600	630х10	372	900	113,6
-	600	630х12	372	900	135,6
1,6(16)	800	820х8	496	1200	159
-	800	820х10	496	1200	198
2,5(25)	800	820х12	496	1200	236,8
-	800	820х14	496	1200	275,2
1,0(10)	1000	1020х8	620	1500	247,8
1,6(16)	1000	1020х10	620	1500	308,8
-	1000	1020х12	620	1500	369,4
2,5(25)	1000	1020х16	620	1500	490,4
1,0(10)	1200	1220х10	745	1800	400,2
1,6(16)	1200	1220х12	745	1800	531,6
-	1200	1220х16	745	1800	706,2
1,0(10)	1400	1420х10	870	2100	603,9
1,6(16)	1400	1420х14	870	2100	841,9
Отводы с углом α 30⁰
2,5(25)	500	530х8	201	750	41,2
-	500	530х10	201	750	51,2
-	500	530х12	201	750	61
1,6(16)	600	630х8	241	900	59,2
2,5(25)	600	630х10	241	900	73,3
-	600	630х12	241	900	87,5
1,6(16)	800	820х8	322	1200	102,8
-	800	820х10	322	1200	127,9
2,5(25)	800	820х12	322	1200	152,8
-	800	820х14	322	1200	177,5
1,0(10)	1000	1020х8	402	1500	160,1
1,6(16)	1000	1020х10	402	1500	199,5
-	1000	1020х12	402	1500	238,6
2,5(25)	1000	1020х16	402	1500	316,4
1,0(10)	1200	1220х10	483	1800	258,6
1,6(16)	1200	1220х12	483	1800	343,4
-	1200	1220х16	483	1800	486
1,0(10)	1400	1420х10	564	2100	390,3
1,6(16)	1400	1420х14	564	2100	543,7
