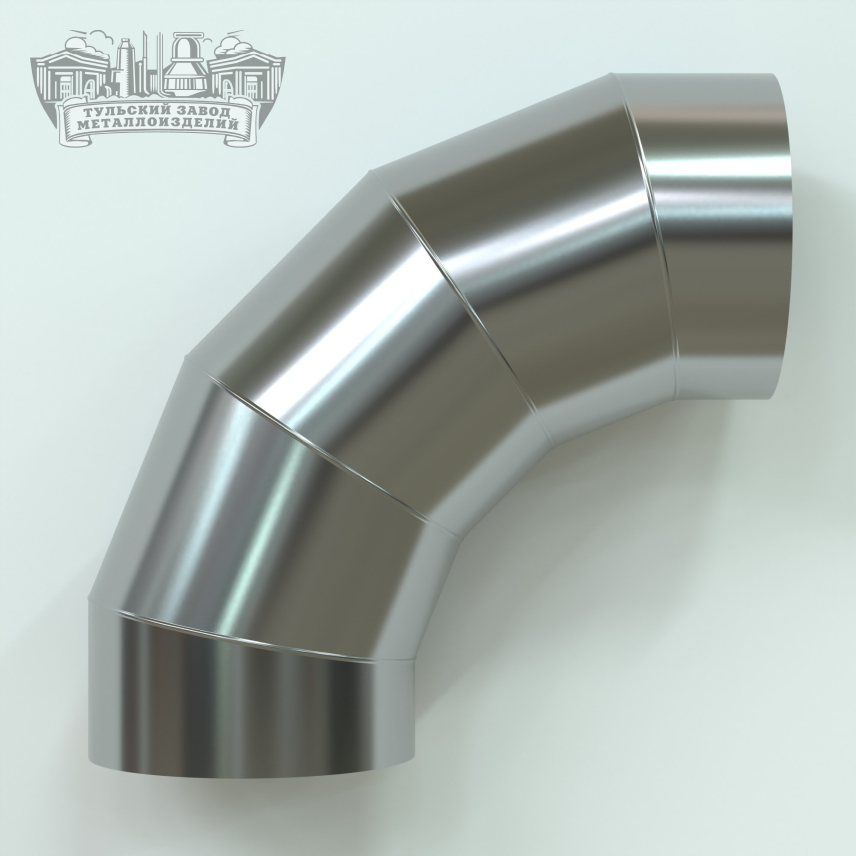

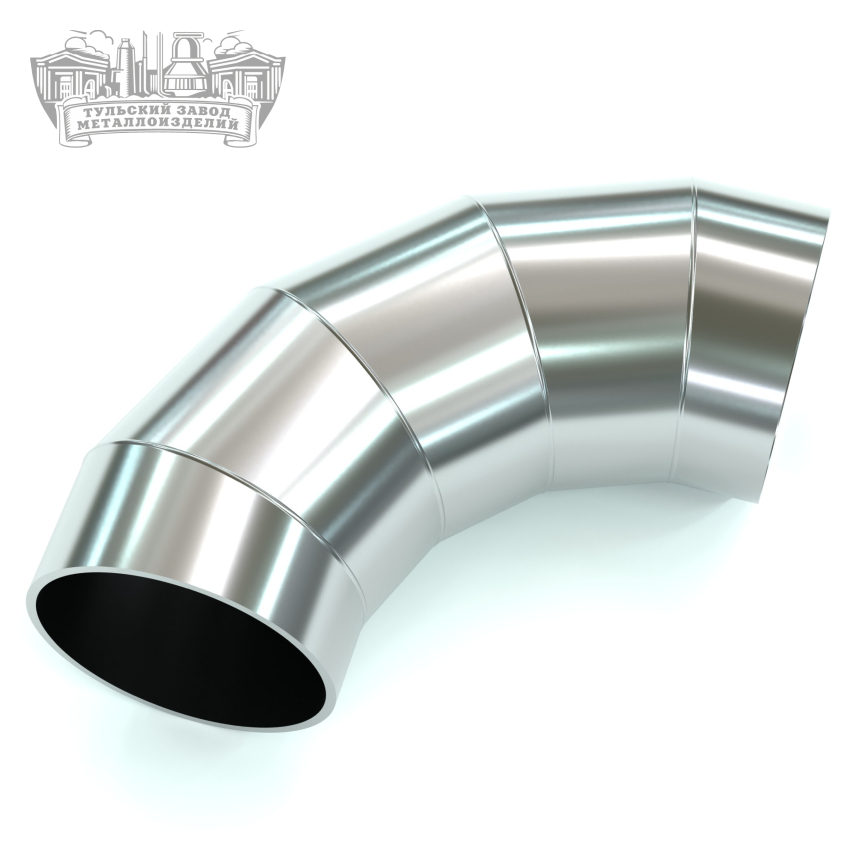

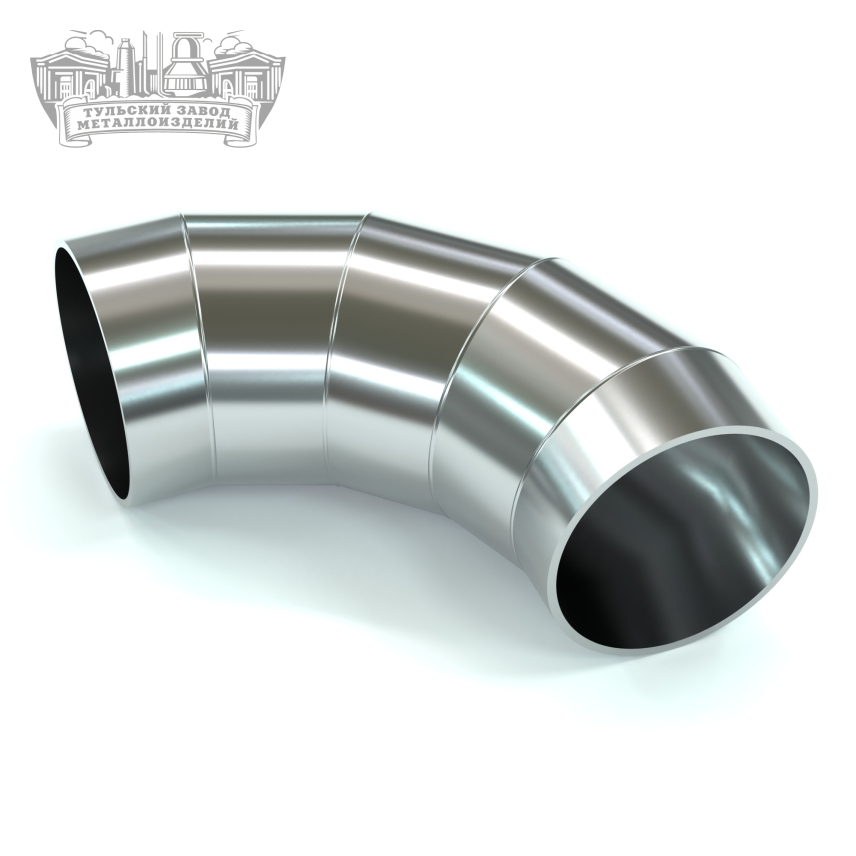

Отвод ОСТ 34.10.752-97

Стальные отводы по стандарту ОСТ 34.10.752-97 изготавливаются из углеродистой и легированной стали. Углы изгиба обычно 30, 45, 60, 90 и 180, но возможны и другие углы в зависимости от потребностей конкретного трубопровода. Отличаются высокой прочностью и устойчивость к механическим нагрузкам и коррозии.

Обозначение колена	Условное давление Ру, МПа(кгс/см2)	Условный проход, Dу	Размеры присоединяемых труб Dн×S, мм	Dн1, мм	S1, мм	R, мм	Масса, кг
Колена с углом α 15⁰
9	2,5 (25)	500	530×8	530	8	800	32,9
10	2,5 (25)	500	530×9	530	8	645	39,3
11	2,5 (25)	600	630×12	630	12	950	66,1
12	2,5 (25)	600	630×13	630	12	695	53,6
13	2,5 (25)	700	720×9	720	9	1080	62,2
14	2,5 (25)	700	720×10	720	11	740	58,6
15	2,5 (25)	800	820×11	820	11	1230	73,1
16	2,5 (25)	800	820×12	820	11	820	71,3
17	2,5 (25)	1000	1020×14	1020	14	1530	144,1
18	2,5 (25)	1000	1020×15	1020	14	1020	132,3
19	2,5 (25)	1200	1220×14	1220	14	1830	206
20	2,5 (25)	1200	1220×15	1220	18	1220	231,9
23	1,6 (16)	600	630×8	630	10	950	55,1
24	1,6 (16)	600	630×9	630	10	695	44,7
25	1,6 (16)	700	720×9	720	9	740	48
26	1,6 (16)	800	820×9	820	9	1230	59,8
27	1,6 (16)	800	820×10	820	9	820	58,3
28	1,6 (16)	1000	1020×10	1020	10	1530	102,7
29	1,6 (16)	1000	1020×11	1020	10	1020	94,3
30	1,6 (16)	1200	1220×11	1220	11	1830	161,6
31	1,6 (16)	1200	1220×12	1220	11	1220	141,3
32	1,6 (16)	1400	1420×14	1420	14	2130	278
33	1,6 (16)	1400	1420×15	1420	14	1420	236,6
34	1,6 (16)	1600	1620×14	1620	14	2430	361,9
35	1,6 (16)	1600	1620×15	1620	18	1620	313,3
Колена с углом α 30⁰
44	2,5 (25)	500	530×8	530	8	800	44,6
45	2,5 (25)	500	530×9	530	11	530	55,3
46	2,5 (25)	600	630×12	630	12	950	94,8
47	2,5 (25)	600	630×13	630	12	630	81,8
48	2,5 (25)	700	720×9	720	9	1080	92,8
49	2,5 (25)	700	720×10	720	11	720	95,2
50	2,5 (25)	800	820×11	820	11	1230	146,8
51	2,5 (25)	800	820×12	820	11	820	98,5
52	2,5 (25)	1000	1020×14	1020	14	1530	288,5
53	2,5 (25)	1000	1020×15	1020	14	1020	194,1
54	2,5 (25)	1200	1220×14	1220	14	1830	413,4
55	2,5 (25)	1200	1220×15	1220	18	1220	356,8
58	1,6 (16)	500	530×8	530	8	530	40,3
59	1,6 (16)	600	630×8	630	10	950	79
60	1,6 (16)	600	630×9	630	10	630	68,3
61	1,6 (16)	700	720×9	720	9	720	77,9
62	1,6 (16)	800	820×9	820	9	1230	120,2
63	1,6 (16)	800	820×10	820	9	820	80,6
64	1,6 (16)	1000	1020×10	1020	10	1530	206,4
65	1,6 (16)	1000	1020×11	1020	10	1020	138,6
66	1,6 (16)	1200	1220×11	1220	11	1830	325
67	1,6 (16)	1200	1220×12	1220	11	1220	218
68	1,6 (16)	1400	1420×14	1420	14	2130	558,6
69	1,6 (16)	1400	1420×15	1420	14	1420	374,6
70	1,6 (16)	1600	1620×14	1620	14	2430	727,9
71	1,6 (16)	1600	1620×15	1620	18	1620	626,2
Колена с углом α 45⁰
80	2,5 (25)	500	530×8	530	8	800	66,9
81	2,5 (25)	500	530×9	530	11	530	76,3
82	2,5 (25)	600	630×8	630	12	950	141,7
83	2,5 (25)	600	630×9	630	12	630	113,9
84	2,5 (25)	700	720×9	720	9	1080	138,2
85	2,5 (25)	700	720×10	720	11	720	133,4
86	2,5 (25)	800	820×10	820	11	1230	218,9
87	2,5 (25)	800	820×11	820	11	820	169,9
88	2,5 (25)	1000	1020×14	1020	14	1530	431,2
89	2,5 (25)	1000	1020×15	1020	14	1020	281,9
90	2,5 (25)	1220	1220×14	1220	14	1830	616,9
91	2,5 (25)	1220	1220×15	1220	18	1220	534,2
93	1,6 (16)	500	530×8	530	8	530	55,5
94	1,6 (16)	600	630×8	630	10	950	118,5
95	1,6 (16)	600	630×9	630	10	630	95
96	1,6 (16)	700	720×10	720	9	720	109,3
97	1,6 (16)	800	820×10	820	9	1230	179,3
98	1,6 (16)	800	820×11	820	9	820	138,9
99	1,6 (16)	1000	1020×10	1020	10	1530	308,2
100	1,6 (16)	1000	1020×11	1020	10	1020	206,5
101	1,6 (16)	1200	1220×11	1220	11	1830	484,7
102	1,6 (16)	1200	1220×12	1220	11	1220	325,9
103	1,6 (16)	1400	1420×14	1420	14	2130	835,7
104	1,6 (16)	1400	1420×15	1420	14	1420	561,9
105	1,6 (16)	1600	1620×14	1620	14	2430	1096,4
106	1,6 (16)	1600	1620×15	1620	18	1620	945,1
Колена с углом α 60⁰
115	2,5 (25)	500	530×8	530	8	800	89,2
116	2,5 (25)	500	530×9	530	11	500	96,6
117	2,5 (25)	600	630×12	630	12	950	189,2
118	2,5 (25)	600	630×13	630	12	630	145,2
119	2,5 (25)	700	720×10	720	9	1080	185,6
120	2,5 (25)	700	720×11	720	11	720	171,1
121	2,5 (25)	800	820×11	820	11	1230	293,7
122	2,5 (25)	800	820×12	820	11	820	197
123	2,5 (25)	1000	1020×14	1020	14	1530	577,1
124	2,5 (25)	1000	1020×15	1020	14	1020	388,2
125	2,5 (25)	1200	1220×14	1220	14	1830	326,7
126	2,5 (25)	1200	1220×15	1220	18	1220	713,5
129	1,6 (16)	500	530×8	530	8	530	70,3
130	1,6 (16)	600	630×8	630	10	950	158,1
131	1,6 (16)	600	630×9	630	10	630	121,4
132	1,6 (16)	700	720×9	720	9	720	140,1
133	1,6 (16)	800	820×9	820	9	1230	240,5
134	1,6 (16)	800	820×10	820	9	820	161,3
135	1,6 (16)	1000	1020×10	1020	10	1530	412,8
136	1,6 (16)	1000	1020×11	1020	10	1020	277,2
137	1,6 (16)	1200	1220×11	1220	11	1830	650
138	1,6 (16)	1200	1220×12	1220	11	1220	436,1
139	1,6 (16)	1400	1420×14	1420	14	2130	1117,2
140	1,6 (16)	1400	1420×15	1420	14	1420	748,8
141	1,6 (16)	1600	1620×14	1620	18	2430	1455,7
142	1,6 (16)	1600	1620×15	1620	18	1620	1252,3
Колена с углом α 90⁰
151	2,5 (25)	500	530×8	530	8	800	134
152	2,5 (25)	500	530×9	530	11	530	138,5
153	2,5 (25)	600	630×8	630	12	950	283,3
154	2,5 (25)	600	630×9	630	12	630	209,4
155	2,5 (25)	700	720×9	720	9	1080	276,4
156	2,5 (25)	700	720×10	720	11	720	247,6
157	2,5 (25)	800	820×11	820	11	1230	438,8
158	2,5 (25)	800	820×12	820	11	820	317,7
159	2,5 (25)	1000	1020×14	1020	14	1350	862,5
160	2,5 (25)	1000	1020×15	1020	14	1020	579
161	2,5 (25)	1200	1220×14	1220	14	1830	1233,7
162	2,5 (25)	1200	1220×15	1220	18	1220	1068,5
164	1,6 (16)	500	530×8	530	8	530	100,7
165	1,6 (16)	600	630×8	630	10	950	236,7
166	1,6 (16)	600	630×9	630	10	630	174,6
167	1,6 (16)	700	720×9	720	9	720	202,8
168	1,6 (16)	800	820×9	820	9	1230	358,5
169	1,6 (16)	800	820×10	820	9	820	259,9
170	1,6 (16)	1000	1020×10	1020	10	1530	616,3
171	1,6 (16)	1000	1020×11	1020	10	1020	413
172	1,6 (16)	1200	1220×11	1220	11	1830	969,4
173	1,6 (16)	1200	1220×12	1220	11	1220	651,8
174	1,6 (16)	1400	1420×14	1420	14	2130	1671,3
175	1,6 (16)	1400	1420×15	1420	14	1420	1123,8
176	1,6 (16)	1600	1620×14	1620	14	2430	2206,2
177	1,6 (16)	1600	1620×15	1620	18	1620	1901,6
