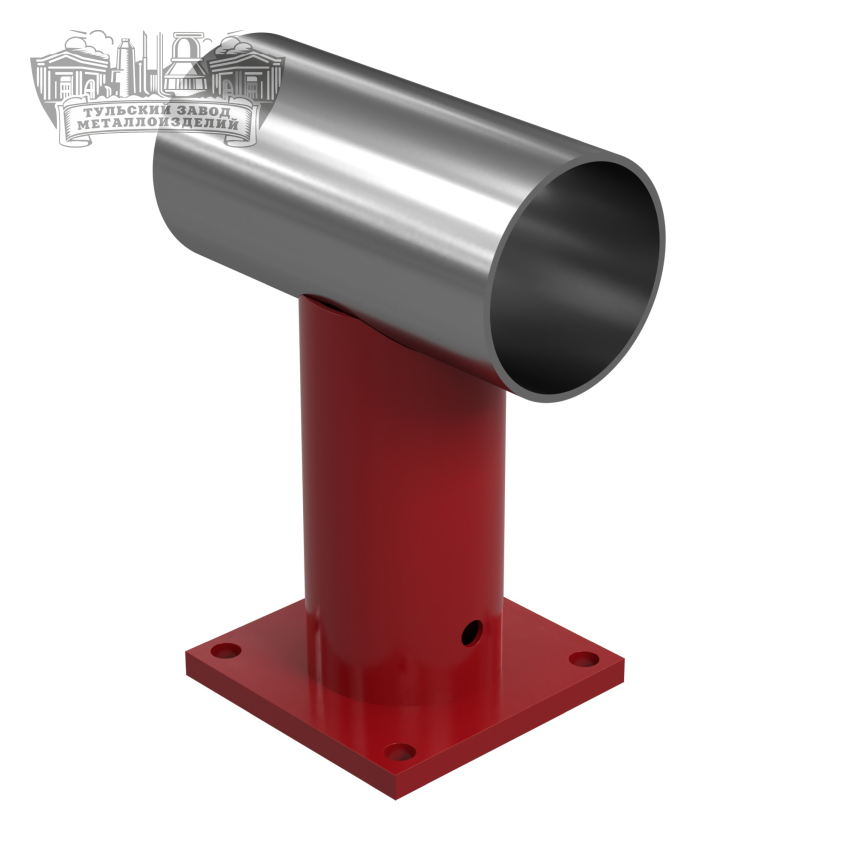

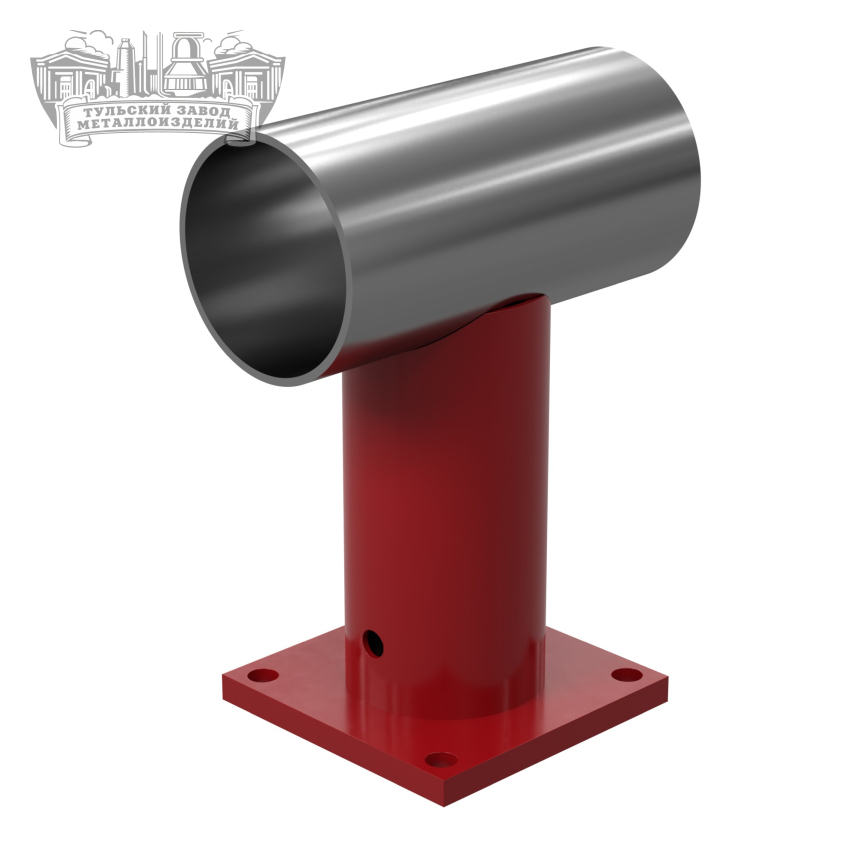

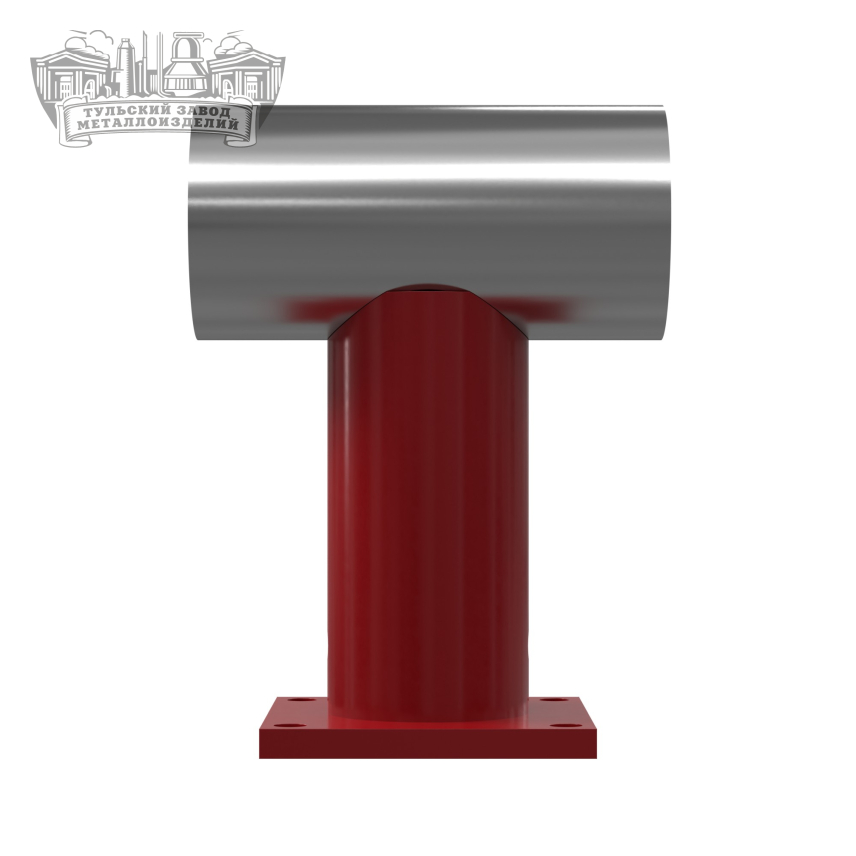

Опоры трубчатые – Тип ТР

Наружный диаметр DН	Исполнение	h	dH	S	Б	S1	e	d	Допускаемые нагрузки, кН			Масса, кг не более	Цена, руб. с НДС *
									Вертикальная Qy	Осевая Рz при
									Вертикальная Qy	Рх = Рz	Рх = 0,5Рz
57	А1	100	57	3	100	10	65	14	3	2	2,5	1,4	по запросу
	А1	100										1,4	по запросу
	А2	150										1,6	по запросу
	Б1	100			-	-	-	-	-	2	14	0,5	по запросу
76	Б2	150			-	-	-	-	-	2	14	0,7	по запросу
89	А1	100	76	3	120	10	85	14	6	6	7,5	1,9	по запросу
	А1	100								6	7,5	1,9	по запросу
	А2	150								4,5	5,5	2,2	по запросу
	Б1	100			-	-	-	-	-	6	7,5	0,7	по запросу
108	Б2	150			-	-	-	-	-	4,5	5,5	1	по запросу
133	А1	100	108	4	135	12	105	18	10	14	17	3,2	по запросу
	А2	150			135	12	105	18	10	11	13	3,8	по запросу
	Б1	100			-	-	-	-	-	14	17	1,3	по запросу
159	Б2	150			-	-	-	-	-	11	13	1,9	по запросу
219	А1	100	159	6	180	14	140	18	40	35	43	7	по запросу
	А2	150			180	14	140	18	40	23	32	8,8	по запросу
	Б1	100			-	-	-	-	-	35	43	3	по запросу
273	Б2	150			-	-	-	-	-	23	32	4,3	по запросу
325	А1	100	219	6	250	16	200	26	70	48	61	12,9	по запросу
	А2	150			250	16	200	26	70	41	51	14,7	по запросу
	Б1	100			-	-	-	-	-	48	61	4,3	по запросу
	Б2	150			-	-	-	-		41	51	6,1	по запросу
377	А1	100	273	8	300	16	240	26	80	85	110	20,2	по запросу
377	А2	150								70	90	23,2	по запросу
426	Б1	100							-	85	110	7,5	по запросу
426	Б2	150			-	-	-	-		10	90	10,5	по запросу
530	А1	100	325	8	380	20	300	30	120	100	120	34,1	по запросу
	А2	150								90	100	37,7	по запросу
	Б1	100			-	-	-	-		100	120	9,1	по запросу
	Б2	150								90	100	12,8	по запросу
630	А1	100	426	10	450	25	370	33	120	205	250	60,4	по запросу
	А2	150								180	230	66,3	по запросу
	Б1	100			-	-	-	-		205	250	16,7	по запросу
	Б2	150								180	230	22,6	по запросу
